数字电路模拟程序

一、前言：
数字电路是一种处理离散信号的电子电路。与处理连续变化信号（如声音、温度）的模拟电路不同，数字电路只识别和运算两种基本状态：高电平（通常表示为“1”） 和 低电平（通常表示为“0”）。这正好与二进制数制系统相对应，使得数字电路成为所有计算机和数字系统的物理实现基础。这是一次关于数字电路模拟的大作业，经历了两次迭代，第一次大作业，电路中包含与门、或门、非门、异或门、同或门、第二次大作业增加了三态门、译码器、数据选择器、数据分配器九种元件。
二、设计与分析：
第一次大作业：
电路中包含与门、或门、非门、异或门、同或门五种元件。元件特征如下：
与门：
包含两个或多个输入引脚和一个输出引脚。所有输入引脚必须都是高电平，输出引脚才是高电平，只要有一个输入引脚为低电平，输出引脚输出低电平。
或门：
包含两个或多个输入引脚和一个输出引脚。所有输入引脚必须都是低电平，输出引脚才是低电平，只要有一个输入引脚为高电平，输出引脚输出高电平。
非门：
包含一个输入引脚和一个输出引脚。输出引脚的电平与输入引脚的电平相反，如输入为低电平，输出则为高电平。
异或门：
包含两个输入引脚和一个输出引脚。当两个输入引脚电平不一致时输出引脚输出高电平，否则输出低电平。
同或门：
包含两个输入引脚和一个输出引脚。当两个输入引脚电平一致时输出引脚输出高电平，否则输出低电平。
2、程序输入
1）元件信息：
用A、O、N、X、Y 分别用作与门、或门、非门、异或门、同或门五种元件的元件标识符。
电路中的每个与门、或门用“标识符(输入引脚数)+编号”作为其元件名。
例如：A(8)1表示一个8输入引脚的与门，O(4)2代表一个4输入引脚的或门。
电路中的每个非门、异或门、同或门用“标识符+编号”作为其元件名。
例如：X8表示一个异或门，Y4代表一个同或门，N1代表一个非门。
约束条件：
不同元件的编号可以相同，如X4、Y4。
同一电路中同种元件的编号不可重复，可以不连续
2）引脚信息：
引脚信息由“元件名-引脚号”构成，。
例如：A(8)1-2代表与门A(8)1的2号引脚。
3）电路的输入信息：
电路的输入格式：
INPUT:英文空格+输入1+”-”+输入信号1+英文空格+输入2+....+输入n+”-”+输入信号n
例如：
“INPUT: A-0 B-1 C-0”代表整个电路包括3个输入：A、B、C 分别输入0,1,0信号。
4）连接信息
引脚的连接信息格式：
[+输出引脚+英文空格+输入引脚1+。。。。+英文空格+输入引脚+]
例如：
[A A(8)1-1 A(8)1-3 X5-2]
代表信号从引脚A发送给与门A(8)1的1、3两个引脚，以及异或门X5的2号引脚。
[Y8-0 N1-1 O(4)2-3 Y2-1]
代表信号从引脚Y8-0发送给非门N1的1号引脚、或门O(4)2的3号引脚、同或门Y2的1号引脚。
约束条件：
一个输出引脚可以连接多个输入引脚，即将输出引脚的信号传给每一个输入引脚。但一个输入引脚不能连接多个输出引脚。
输出引脚不能短接在一起。
5）输入结束信息
所有输入以end为结束标志，end之后出现的内容忽略不计
3、程序输出
按照与门、或门、非门、异或门、同或门的顺序依次输出所有元件的输出引脚电平。同类元件按编号从小到大的顺序排序。
如果某个元件的引脚没有接有效输入，元件输出无法计算，程序输出结果忽略该元件
4、测试输入默认满足以下条件：
1）每个元件的输入引脚连续编号。假设元件有n个输入引脚，则其编号取值范围为[1,n],且引脚号不重复。
2）本题涉及的五种元件都只有一个输出引脚，输出引脚号默认为0。

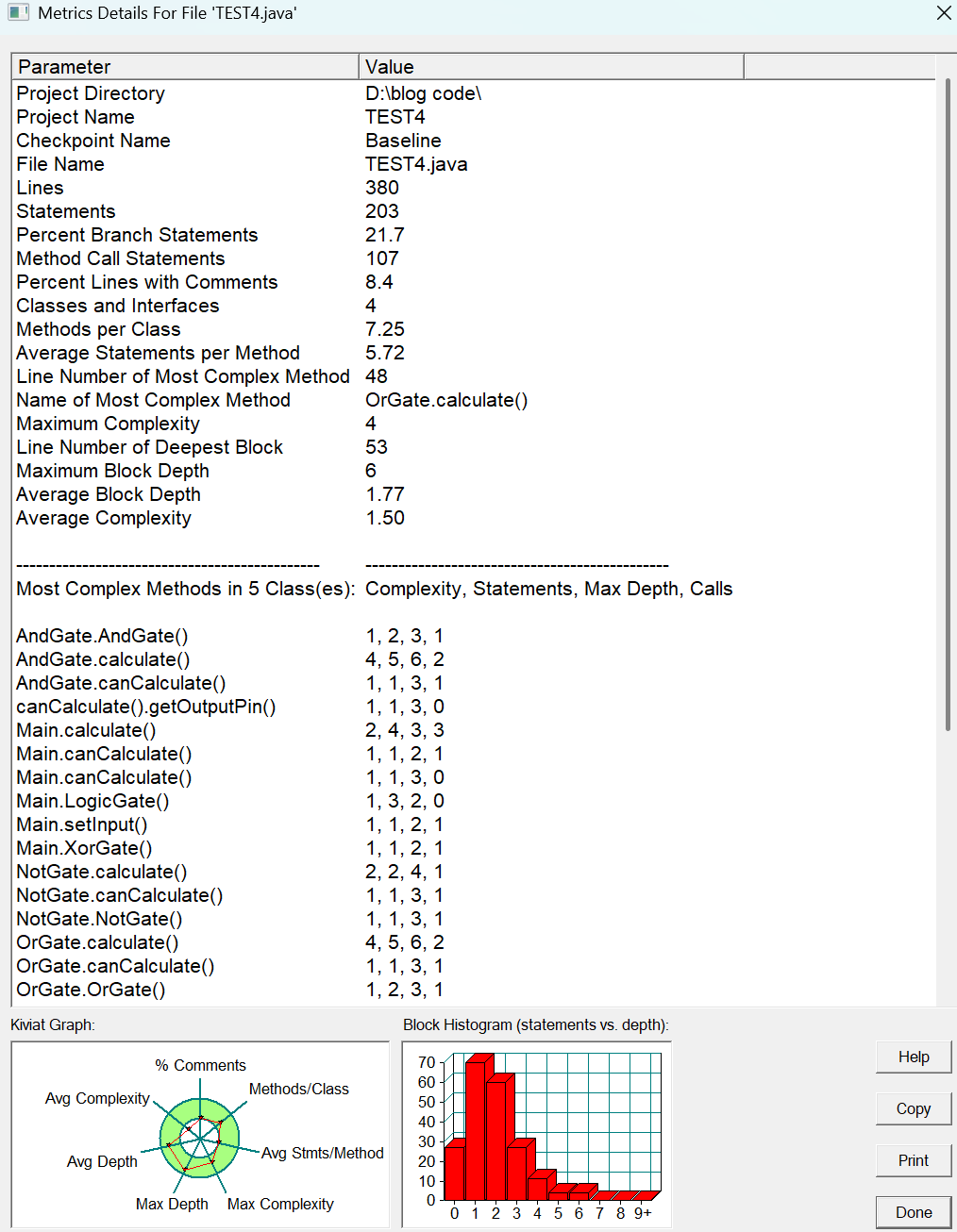

最复杂方法：AndGate.calculate()（复杂度 4）
最大复杂度（Maximum Complexity）：4
平均复杂度（Average Complexity）：1.50
最深代码块深度：6 层
结构与注释：
类 / 接口数量：4 个
平均每个类的方法数：7.25
平均每个方法的语句数：5.72
注释占比（Percent Lines with Comments）：仅 8.4%（注释较少，可能影响可读性）
三、方法复杂度详情
列出了类中 “最复杂的方法”，每个方法的指标是：[复杂度, 语句数, 最大深度, 调用次数]例如：
AndGate.calculate()：复杂度 4、语句数 5、深度 6、调用 2 次
Main.calculate()：复杂度 2、语句数 4、深度 3、调用 3 次

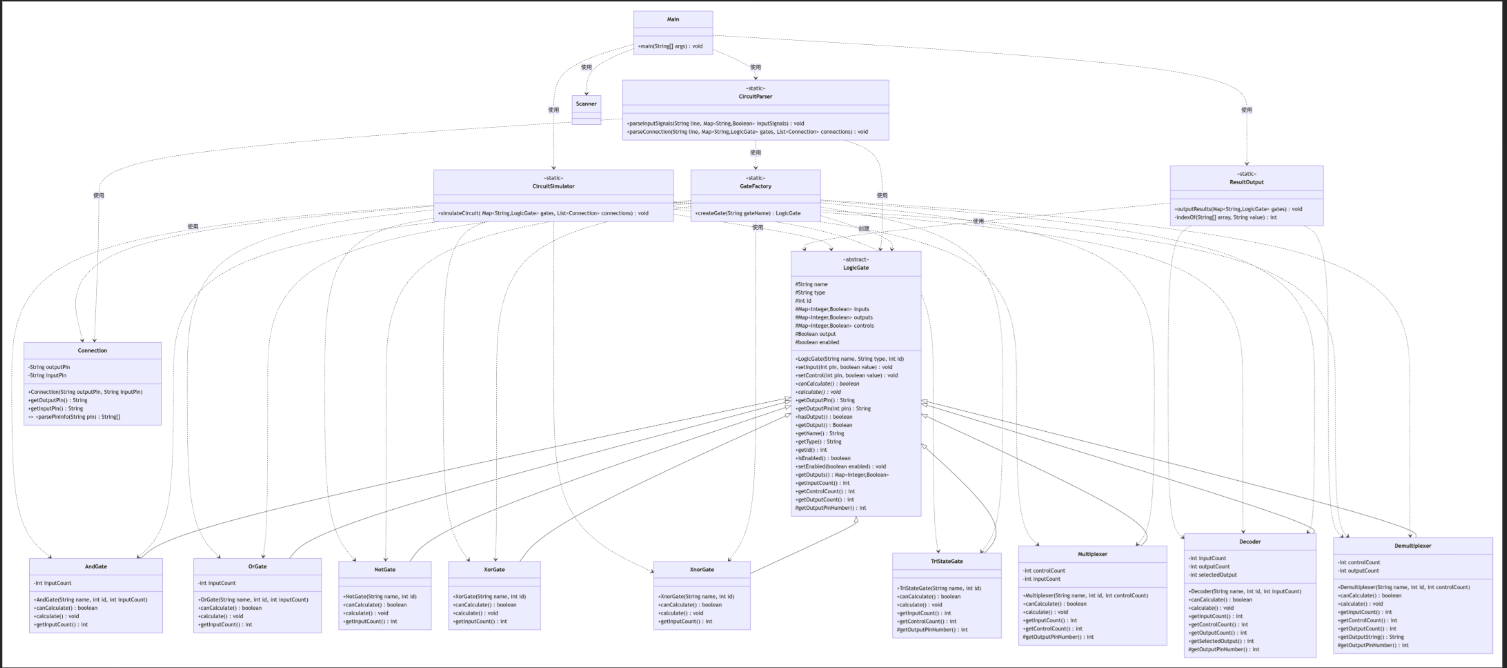

类图：

代码逻辑分析：

输入解析层	解析输入信号、电路连接关系	parseInputSignals/parseConnection/parsePinInfo	把用户输入转化为程序可识别的对象（信号映射、连接实例、逻辑门实例）
核心运算层	信号传播、逻辑门运算	simulateCircuit/LogicGate及其子类	模拟电路信号传播，按逻辑门规则计算输出
结果输出层	结果收集、排序、格式化输出	outputResults/indexOf

工厂方法（createGate）：动态创建实例
代码缺陷：
鲁棒性缺陷（最易导致程序异常）

1. 无异常处理机制，容错性极差
   代码仅通过简单的 null 判断跳过无效场景，但未处理核心异常，易导致静默失败或崩溃：
   类型转换异常：parsePinInfo 返回的引脚号字符串（如 "abc"）调用 Integer.parseInt 时，会直接抛出 NumberFormatException 终止程序；
   空指针异常：createGate 返回 null 后，gates.get(gateName) 拿到 null，后续调用 gate.setInput 会触发 NullPointerException；
   输入值异常：parseInputSignals 若拆分后信号值非 "0"/"1"（如 "2"），会错误存储为 false，无任何提示；
   循环依赖未处理：若电路存在循环（如门 A 输出连门 B 输入，门 B 输出连门 A 输入），BFS 队列可能陷入无限循环（虽因 “信号值不变则不加入队列” 缓解，但未显式检测）。
2. 输入校验缺失
   未校验 INPUT: 行的格式合法性（如 INPUT: IN1-1 IN2，拆分后仅 1 个元素），直接取 signal[1] 会触发数组越界；
   未校验逻辑门输入数量合理性（如与门输入数设为 0），导致 canCalculate 永远返回 true，但 calculate 遍历空集合，输出错误的 true；
   重复设置同一引脚输入值时，无任何提示（如多次给门的 1 号引脚设不同值），覆盖后可能导致计算结果错误。
   通过正则匹配逻辑门名称（如 A (2) 1、N3），动态创建对应类型的逻辑门实例，避免大量 if-else 的硬编码耦合，同时适配不同格式的逻辑门命名规则，提升扩展性。

第二次大作业：
三态门：
三态门的作用类似于电路中的开关。包含一个输入引脚、一个输入控制引脚、一个输出引脚。当控制引脚为高电平时，三态门输入输出之间导通，输出电平等于输入电平；当控制引脚为低电平时，三态门输入输出之间呈现高阻态（类似开关断开），输出为无效状态。
译码器：
译码器的作用是讲输入的编码转换为一路有效信号。一个译码器包含两个或多个输入引脚(如图中的A2\A1\A0)、三个控制引脚(如图中的S3\S2\S1)、4个或多个输出引脚(如图中的Y7~Y0)。根据输入输出的数量有2-4线译码器、3-8线译码器等。
当控制引脚当S1 =1，S2 +S3 =0时，译码器正常工作，输出引脚只有一个输出信号0，其余输出为1；哪个引脚输出0由输入引脚的编码决定，例如：图中的3-8线译码器三个输入引脚信号的编码与输出引脚的编码对应，A2\A1\A0输入000时，Y0输出0，其余输出1；A2\A1\A0输入001时，Y1输出0，其余输出1；依次类推。
控制引脚不满足S1 =1，S2 +S3 =0时，译码器处于无效状态，所有输出为无效值。
数据选择器：
数据选择器的作用是从多路输入信号中选择一个，并将其信号直接送往唯一的输出端，选择哪一路输入信号由控制端决定。如图所示控制端有两个则输入端有4个，S1\S0是两个控制端，D3_{D0是输入端，S1\S0的4种信号组合00、01、10、11分别选择D3}D0其中一路输入。如S1S0=00，则Y=D0；S1S0=01，则Y=D1；S1S0=10，则Y=D2；S1S0=11，则Y=D3
根据输入引脚数量的不同有二选一数据选择器（1个控制端）、四选一数据选择器（2个控制端）、八选一数据选择器（3个控制端）等
数据分配器：
数据分配器的作用与数据选择器正好相反，是将唯一的一路输入信号输出到多路输出引脚的其中之一，选择哪一路输出引脚输出由控制端决定。如图所示控制端有两个AB，输出端有4个W0\W1\W2\W3，D是输入端，AB的4种信号组合00、01、10、11分别选择W3~W0其中一路输出，其他三路输出为无效状态。如AB=00，则W0=D；AB=01，则W1=D；AB=10，则W2=D；AB=11，则W3=D。
根据输出引脚数量的不同有二路数据分配器（1个控制端）、四路数据分配器（2个控制端）、八路数据分配器（3个控制端）等
2、程序输入
1）元件信息：
用A、O、N、X、Y、S 、M、Z、F分别用作
与门、或门、非门、异或门、同或门、
三态门、译码器、数据选择器、数据分配器九种元件的元件标识符。
电路中的每个与门、或门用“标识符(输入引脚数)+编号”作为其元件名。
例如：A(8)1表示一个8输入引脚的与门，O(4)2代表一个4输入引脚的或门。
电路中的每个非门、异或门、同或门用“标识符+编号”作为其元件名。
例如：X8表示一个异或门，Y4代表一个同或门，N1代表一个非门。
电路中的数据选择器、数据分配器用“标识符(控制引脚数)+编号”作为其元件名。
例如：Z(2)2代表一个四选一数据选择器，F(3)2代表一个8路数据分配器。
译码器用“标识符(输入引脚数)+编号”作为其元件名。
例如：M(3)1表示一个3-8线译码器。
约束条件：
不同元件的编号可以相同，如X4、Y4。
同一电路中同种元件的编号不可重复，可以不连续
2）引脚信息：
引脚信息由“元件名-引脚号”构成。
例如：A(8)1-2代表与门A(8)1的2号引脚。
含控制引脚的元件如本次添加的所有元件，按控制-输入-输出的顺序排序，
每种类型的引脚按编号从小到大的顺序排序，
例如3-8线译码器M(3)1包含3个输入引脚、3个控制引脚、8个输出引脚，
M(3)1-0/1/2对应控制引脚S1/S2/S3，
M(3)1-3/4/5对应输入引脚A0/A1/A2，
M(3)1-6/7/8/9/10/11/12/13对应输出引脚Y0~Y7。
又如三态门的三个引脚，0号引脚为控制端、1号引脚为输入端、2号引脚为输出端。
3）电路的输入信息：
电路的输入格式：
INPUT:英文空格+输入1+”-”+输入信号1+英文空格+输入2+....+输入n+”-”+输入信号n
例如：
“INPUT: A-0 B-1 C-0”
代表整个电路包括3个输入：A、B、C 分别输入0,1,0信号。
4）连接信息
引脚的连接信息格式：
[输出引脚+英文空格+输入引脚1+。。。。+英文空格+输入引脚]
例如：
[A A(8)1-1 A(8)1-3 X5-2]
代表信号从引脚A发送给与门A(8)1的1、3两个引脚，以及异或门X5的2号引脚。
[Y8-0 N1-1 O(4)2-3 Y2-1]
代表信号从引脚Y8-0发送给非门N1的1号引脚、或门O(4)2的3号引脚、同或门Y2的1号引脚。
约束条件：
一个输出引脚可以连接多个输入引脚，即将输出引脚的信号传给每一个输入引脚。但一个输入引脚不能连接多个输出引脚。
输出引脚不能短接在一起。
5）输入结束信息
所有输入以end为结束标志，end之后出现的内容忽略不计
3、程序输出
按照与门、或门、非门、异或门、同或门、三态门、译码器、数据选择器、数据分配器的顺序依次输出所有元件的输出引脚电平。
同类元件按编号从小到大的顺序排序。
#如果某个元件的引脚没有接有效输入、输入输出之间断开（如三态门）或控制引脚输入无效，元件输出无效，程序输出忽略该元件。
#译码器不输出引脚电平，输出其输出为0的引脚的编号。如“M(3)1:3”代表译码器M3的输出引脚Y3输出0，其他引脚输出1。
#数据分配器按引脚编号从小到大的顺序输出所有输出引脚的信号，无效状态引脚输出“-”。
如“F(2)1:--0-”代表分配器F1的输出引脚W2输出0信号，其他三个引脚为无效状态。
4、测试输入默认满足以下条件：
1）每个元件的输入引脚连续编号。假设元件有n个输入引脚，则其编号取值范围为[1,n],且引脚号不重复。
2）本题涉及的五种元件都只有一个输出引脚，输出引脚号默认为0。

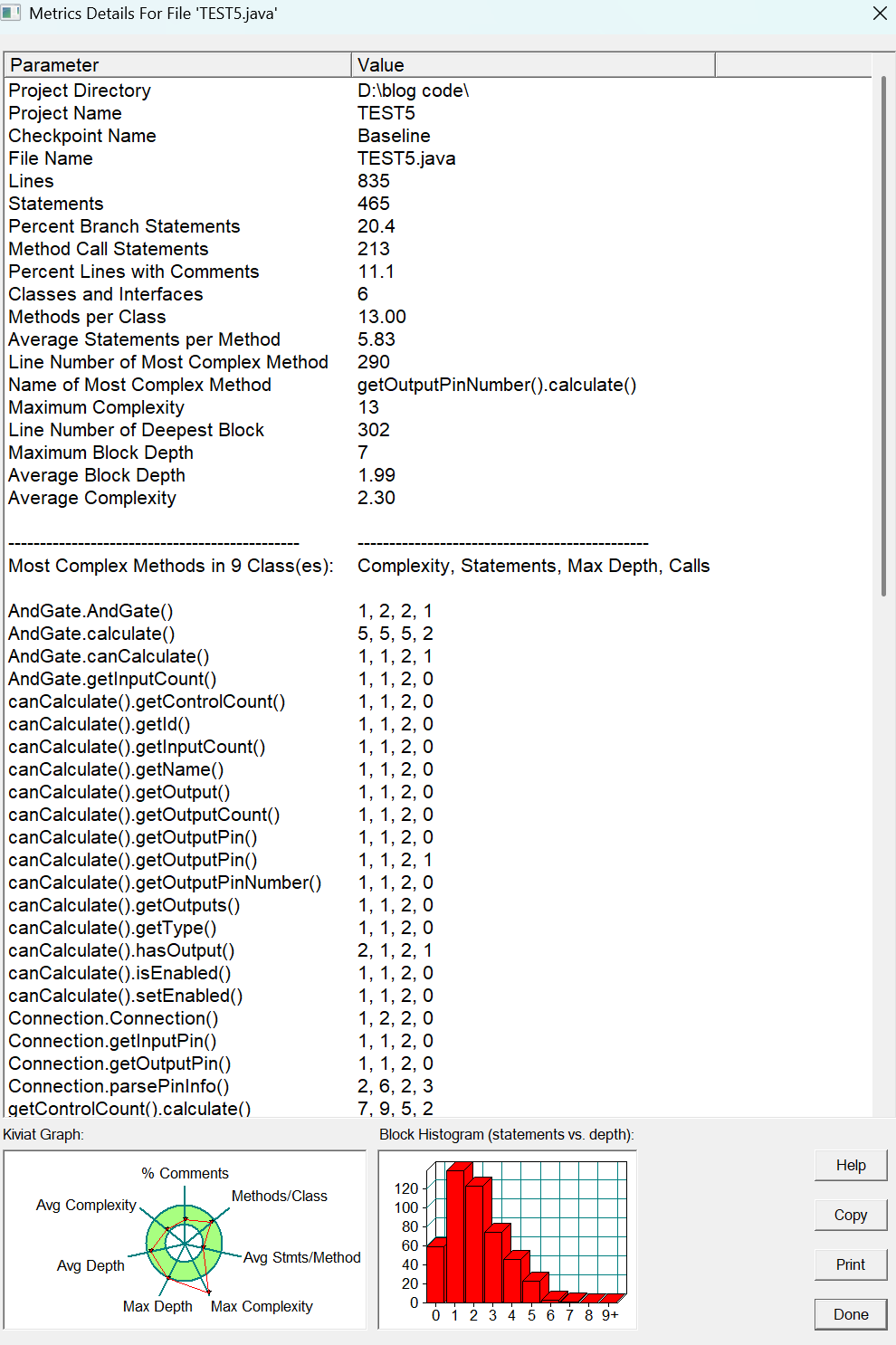

核心质量指标
复杂度相关（风险点）：
最复杂方法：getOutputPinNumber().calculate()（复杂度 13）
最大复杂度（Maximum Complexity）：13（复杂度≥10 属于高风险，维护难度大）
平均复杂度（Average Complexity）：2.30（整体复杂度比 TEST4 高）
最深代码块深度：7 层（嵌套层级较深，逻辑易混乱）
结构与注释：
类 / 接口数量：6 个
平均每个类的方法数：13.00（类的职责较重）
平均每个方法的语句数：5.83
注释占比（Percent Lines with Comments）：仅 11.1%（注释仍然偏少，可读性不足）
方法复杂度详情
列出了类中 “最复杂的方法”，每个方法的指标是：[复杂度, 语句数, 最大深度, 调用次数]其中风险较高的方法：
AndGate.calculate()：复杂度 5、语句数 5、深度 5、调用 2 次
getControlCount().calculate()：复杂度 7、语句数 9、深度 5、调用 2 次
此图片反映了，代码结构设计不合理类的职责过度集中平均每个类的方法数达 13 个（TEST4 仅 7.25 个），说明部分类承担了过多职责（如既负责逻辑运算、又负责引脚管理、还负责信号校验），违反 “单一职责原则”：
类的体积过大（835 行代码），新人接手需通读全部逻辑，学习成本高；不同功能的代码耦合在一个类中，修改 “引脚规则” 可能影响 “运算逻辑”。方法粒度设计粗糙虽然平均每个方法的语句数（5.83）与 TEST4（5.72）接近，但高复杂度方法（如复杂度 13 的calculate）未做拆分，仍将大量逻辑堆砌在单个方法中，缺乏 “小方法、单一职责” 的设计思路。
类图

踩坑心得：
初代把解析、模拟、输出全写在Main里，新增译码器 / 选择器后，解析逻辑、模拟逻辑、输出逻辑都要改Main，代码从 380 行膨胀到 835 行，且修改一处可能影响全流程；
例如：新增数据分配器的输出格式时，既要改模拟逻辑（处理多输出），又要改输出逻辑（拼接输出字符串），耦合严重。
早期就要做 “职责拆分”，哪怕功能简单：
按 “解析→模拟→输出→工厂” 拆分为独立类（如改进版的CircuitParser/CircuitSimulator/ResultOutput/GateFactory），降低耦合；
每个类仅负责单一环节，新增器件时仅需修改对应类（如新增译码器只需改GateFactory和CircuitSimulator）。
初代仅处理 “单输出→单输入” 的传播，新增数据分配器（单输入→多输出）后，模拟逻辑要单独处理分配器的多输出，遍历outputs逐个加入队列，逻辑与基础器件不一致，且易遗漏 “输出值为 null” 的场景；
基类统一 “输出收集” 逻辑：
基类新增List getOutputPins()方法，子类返回自身的输出引脚列表（基础门返回[name-0]，分配器返回[name-0, name-1, ...]）；
模拟逻辑遍历gate.getOutputPins()，统一处理输出传播，无需区分器件类型。
改进建议：
重构基类：抽象Pin类，拆分引脚类型，用State枚举统一状态，消除多Map和硬编码判断；
消除instanceof：基类定义setPinValue/getOutputString等抽象方法，子类实现专属逻辑；
简化复杂度：拆分高复杂度方法（如CircuitSimulator中器件专属逻辑），每个方法不超过 20 行，复杂度控制在 10 以内。
