STM32启动文件剖析

1.启动文件介绍

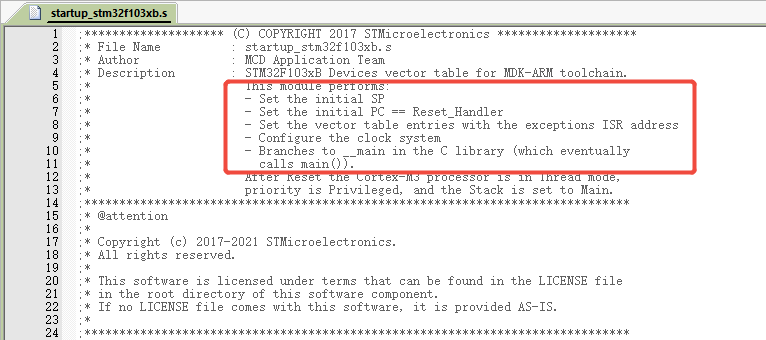

启动文件是系统上电复位后第一个执行的程序，从启动文件的介绍可以看出，该文件主要做了5个工作：

1. 初始化堆栈指针 SP（__initial_sp）

2. 初始化 PC 指针（Reset_Handler）

3. 初始化中断向量表（__Vectors）

4. 配置系统时钟（SystemInit）

5. 调用 C 库函数 _main 初始化用户堆栈，从而最终调用 main 函数去到 C 的世界

2.堆栈空间

2.1代码解释_栈

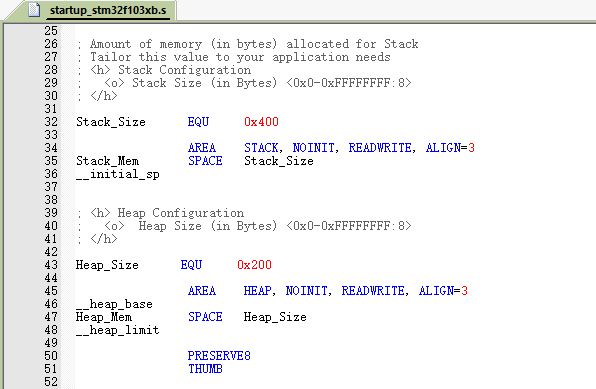

Stack_Size		EQU     0x400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp

定义了栈的大小为0x400（十六进制）字节，即1024字节。
声明一个名为STACK的内存区域，NOINIT：表示该区域不需要初始化，READWRITE：表示该区域可读可写，ALIGN=3：表示该区域按2^3=8字节对齐。
在STACK区域中分配Stack_Size大小的空间，Stack_Mem是该空间的标签名。

__initial_sp 紧挨着 SPACE 语句放置，表示栈的结束地址，即栈顶地址（栈是由高向低生长的）。栈顶指针的初始位置标签，用于系统启动时初始化SP寄存器。

2.2代码解释_堆

Heap_Size      EQU     0x200

                AREA    HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem        SPACE   Heap_Size
__heap_limit

定义堆的大小为0x200（十六进制）字节，即512字节。
声明一个名为HEAP的内存区域，属性与STACK区域相同。
__heap_base 表示堆的起始地址。
在HEAP区域中分配Heap_Size大小的空间。
__heap_limit 表示堆的结束地址。（堆是由低向高生长的，跟栈的生长方向相反）

2.3字节对齐&指令集

                PRESERVE8
                THUMB

PRESERVE8：指定当前文件的堆栈按照 8 字节对齐。
THUMB：使用Thumb指令集，THUBM 是 ARM 以前的指令集，16bit

3.向量表

; Vector Table Mapped to Address 0 at Reset
                AREA    RESET, DATA, READONLY
                EXPORT  __Vectors
                EXPORT  __Vectors_End
                EXPORT  __Vectors_Size

向量表在复位时会被映射到地址 0（Cortex-M 内核特性）。
定义一个名为 RESET 的只读数据段。
导出三个符号供链接器或其他文件使用。__Vectors：向量表的起始地址。__Vectors_End：向量表的结束地址。__Vectors_Size：向量表的大小（字节数）。

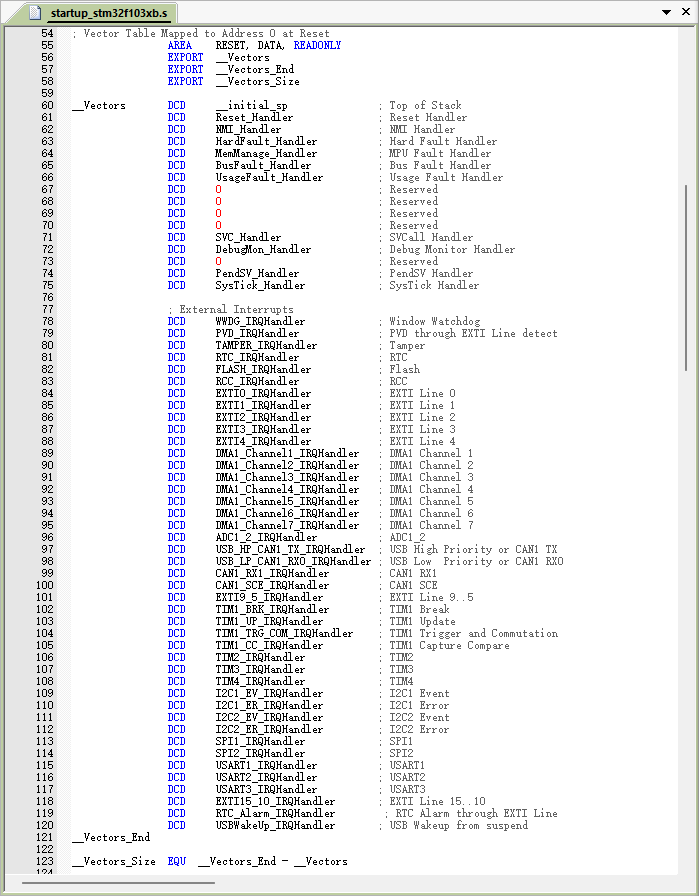

向量表从 FLASH 的 0 地址开始放置，以 4 个字节为一个单位，地址 0 存放的是栈顶地址，0x04 存放的是复位程序的地址，以此类推。从代码上看，向量表中存放的都是中断服务函数的函数名，函数名本质上就是一个地址。

__Vectors 为向量表起始地址，__Vectors_End 为向量表结束地址，两个相减即可算出向量表大小。

4.复位程序

复位子程序是系统上电后第一个执行的程序，调用 SystemInit 函数初始化系统时钟，然后调用 C 库函数 _mian。

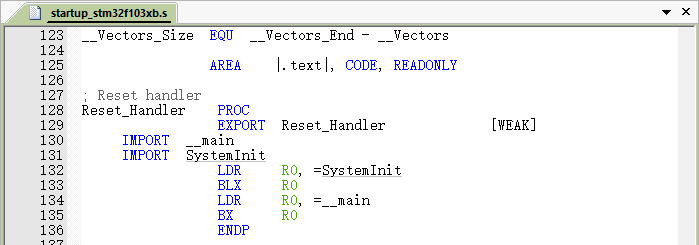

                AREA    |.text|, CODE, READONLY

定义一个名称为 .text 的代码段，属性为可读。

; Reset handler
Reset_Handler    PROC
                 EXPORT  Reset_Handler             [WEAK]
     IMPORT  __main
     IMPORT  SystemInit
                 LDR     R0, =SystemInit
                 BLX     R0
                 LDR     R0, =__main
                 BX      R0
                 ENDP

Reset_Handler：复位处理函数的标签，是 Cortex-M 向量表中的第二个条目（地址 0x00000004）。PROC：表示一个子程序的开始。
EXPORT：使 Reset_Handler 符号对其他文件（如链接器）可见。[weak]：弱定义，允许在其它文件中重新定义Reset_Handler 。
IMPORT：声明外部符号（类似 C 的 extern）。__main：C 库的入口函数，负责初始化全局变量、堆栈等，最终调用用户的 main()；SystemInit：系统初始化函数。
将 SystemInit 函数的地址加载到寄存器 R0。然后跳转到 R0 指向的地址（即调用 SystemInit），并保存返回地址到 LR。
跳转到 __main（不返回，因为 __main 会最终调用 main()）。

拓展1：汇编跳转指令B、BL、BX、BLX 和 BXJ的区别_b和blx指令的区别-CSDN博客

4.1关于__main

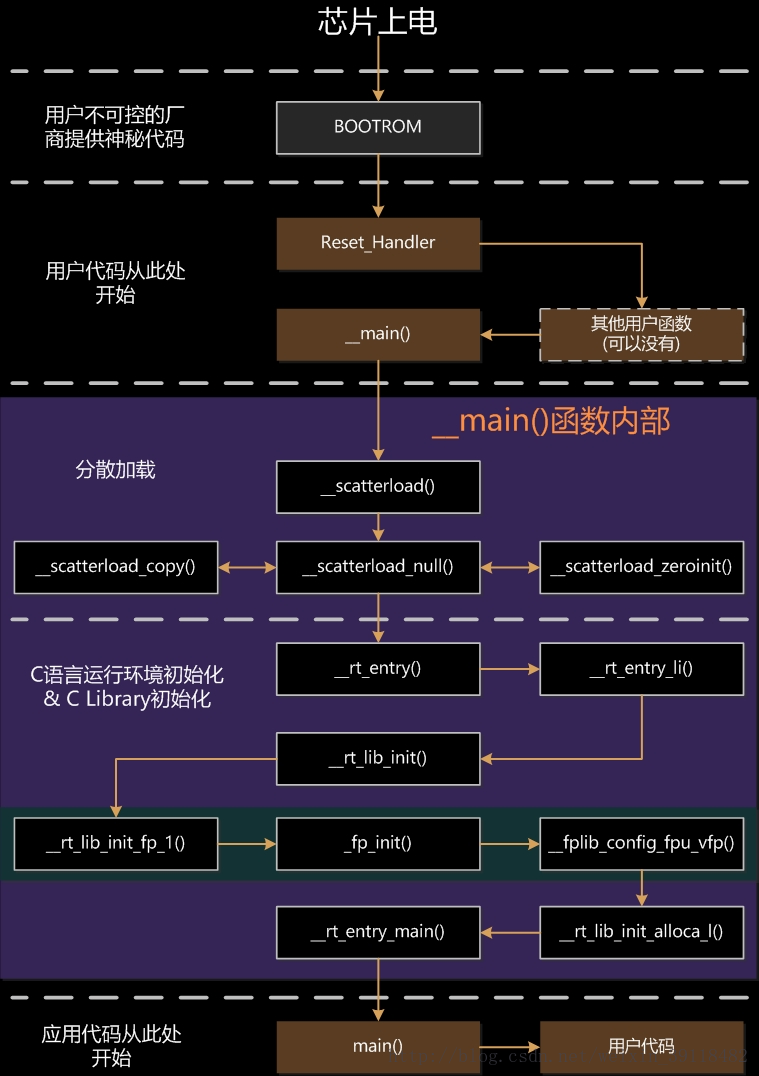

__main函数里做了什么？鄙人才学疏浅，暂未研究明白。我看到网上有个大佬写的很好，链接：

STM32 _main 里做了什么 - elmagnifico's bloghttps://elmagnifico.tech/2017/04/01/STM32-Startup-_main/STM32_从SystemInit、__main到main() 已修正 - 蓝天上的云℡ - 博客园https://chuna2.787528.xyz/yucloud/p/stm32_SystemInit_to_main.html

4.2关于“复位”

复位一般分为三种情况：上电复位、外部复位（复位引脚）、软件复位。不管那一种复位，其结果都是一样的，CPU被清零，然后从一个固定地址0x00000000开始执行代码（这个地址存的是Reset_Handler的入口）。

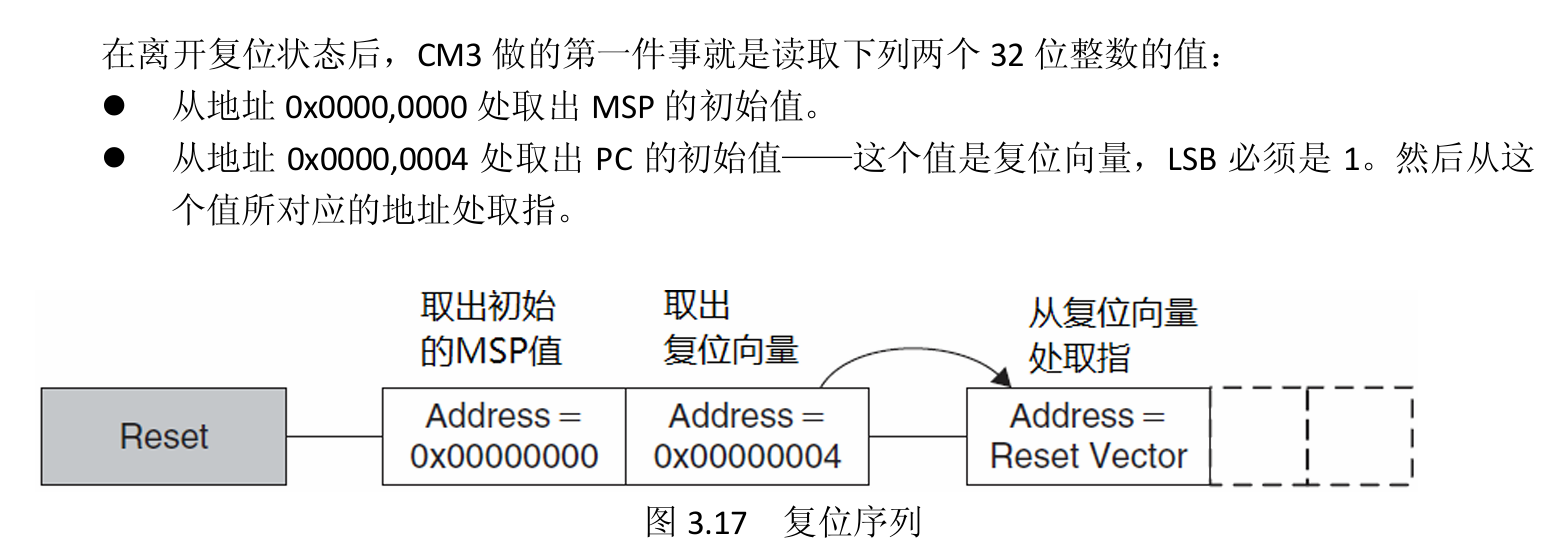

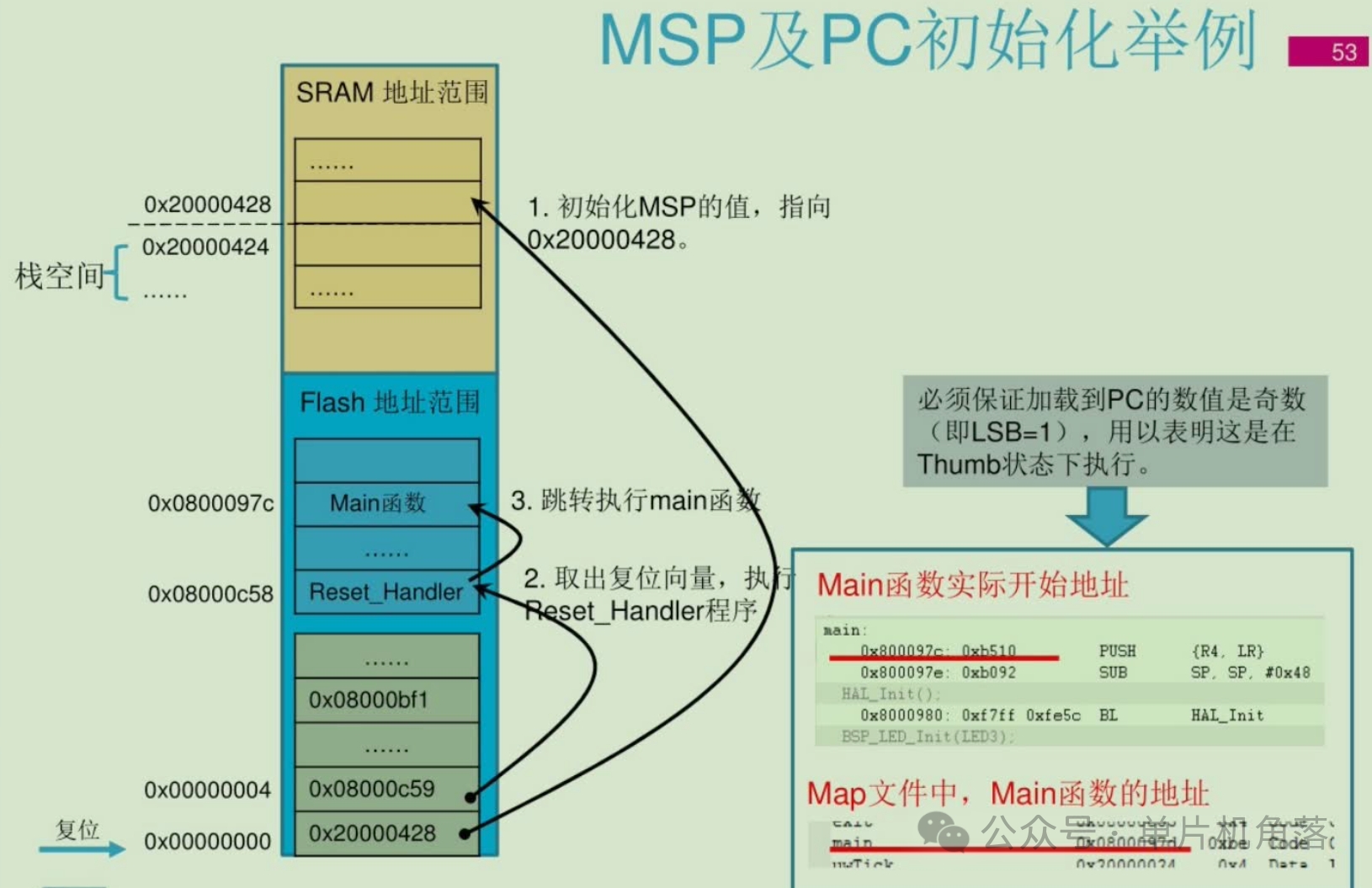

处理器上电会首先从0x00000000地址读取8字节内容，前4字节为MSP指针，确认栈的起始地址。后4字节为复位函数的地址，并将其赋给PC指针，从而确定程序下一步执行的跳转地址。通过PC指针程序跳转到Reset_Handler，再由Reset_Handler跳转执行main函数，如下图所示，其比较详细的阐述了程序是如何从FLASH启动的。

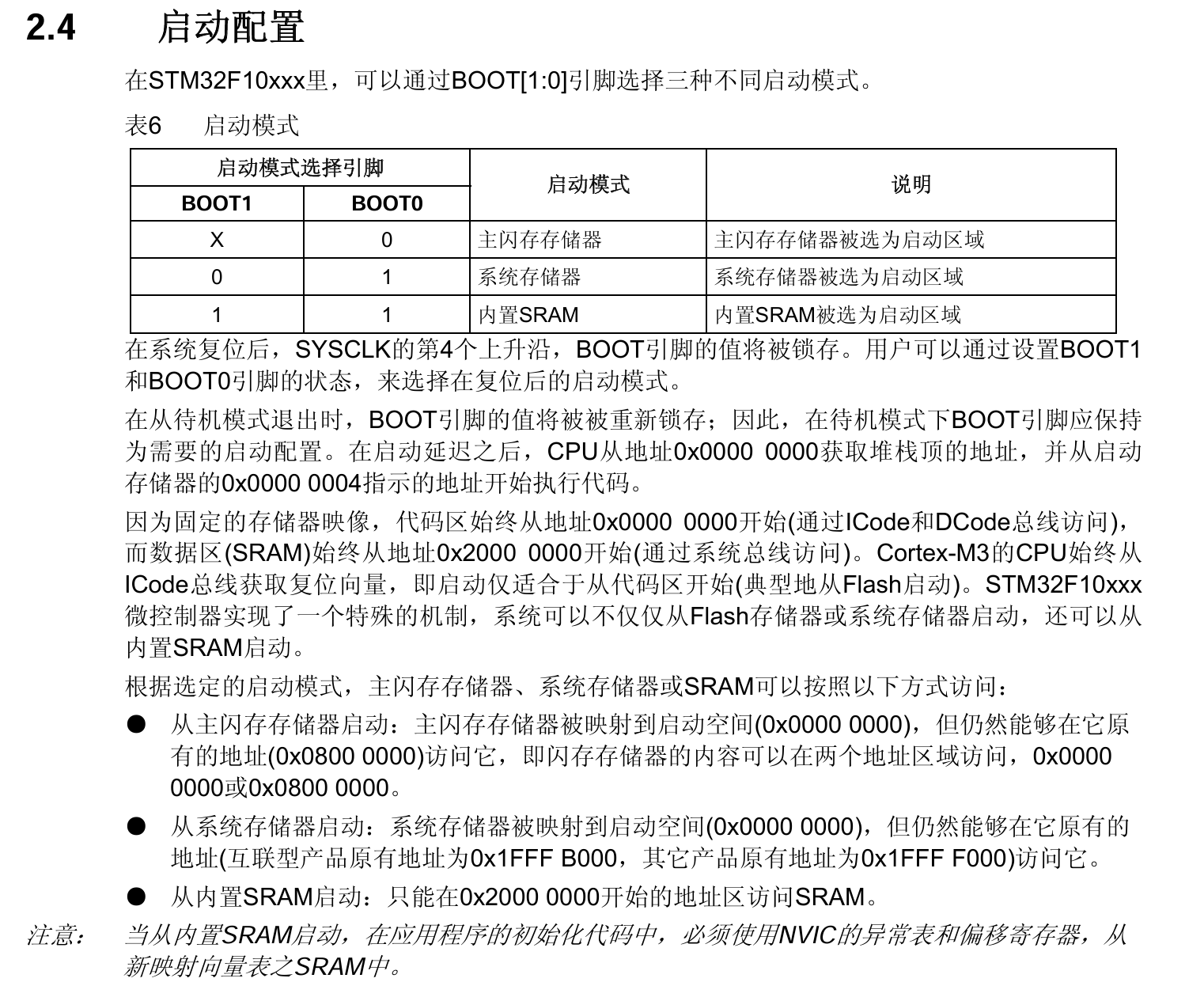

STM32可以有3种不同的启动模式，分别是从FLASH、system memory、SRAM启动。我们一般使用FLASH启动，当选择FLASH启动，处理器会将FLASH的地址重映射到0x00000000，当我们访问0x00000000地址时实际上就是访问FLASH区域的起始地址，所以当我们将bin文件烧录到0x08000000地址，程序也能沿着0x00000000地址一步步执行。（system memory、SRAM启动方式同理）。

5.中断服务函数

; Dummy Exception Handlers (infinite loops which can be modified)

NMI_Handler     PROC
                EXPORT  NMI_Handler                [WEAK]
                B       .
                ENDP
HardFault_Handler\
                PROC
                EXPORT  HardFault_Handler          [WEAK]
                B       .
                ENDP
MemManage_Handler\
                PROC
                EXPORT  MemManage_Handler          [WEAK]
                B       .
                ENDP
BusFault_Handler\
                PROC
                EXPORT  BusFault_Handler           [WEAK]
                B       .
                ENDP
UsageFault_Handler\
                PROC
                EXPORT  UsageFault_Handler         [WEAK]
                B       .
                ENDP
SVC_Handler     PROC
                EXPORT  SVC_Handler                [WEAK]
                B       .
                ENDP
DebugMon_Handler\
                PROC
                EXPORT  DebugMon_Handler           [WEAK]
                B       .
                ENDP
PendSV_Handler  PROC
                EXPORT  PendSV_Handler             [WEAK]
                B       .
                ENDP
SysTick_Handler PROC
                EXPORT  SysTick_Handler            [WEAK]
                B       .
                ENDP

Default_Handler PROC

                EXPORT  WWDG_IRQHandler            [WEAK]
                EXPORT  PVD_IRQHandler             [WEAK]
                EXPORT  TAMPER_IRQHandler          [WEAK]
                EXPORT  RTC_IRQHandler             [WEAK]
                EXPORT  FLASH_IRQHandler           [WEAK]
                EXPORT  RCC_IRQHandler             [WEAK]
                EXPORT  EXTI0_IRQHandler           [WEAK]
                EXPORT  EXTI1_IRQHandler           [WEAK]
                EXPORT  EXTI2_IRQHandler           [WEAK]
                EXPORT  EXTI3_IRQHandler           [WEAK]
                EXPORT  EXTI4_IRQHandler           [WEAK]
                EXPORT  DMA1_Channel1_IRQHandler   [WEAK]
                EXPORT  DMA1_Channel2_IRQHandler   [WEAK]
                EXPORT  DMA1_Channel3_IRQHandler   [WEAK]
                EXPORT  DMA1_Channel4_IRQHandler   [WEAK]
                EXPORT  DMA1_Channel5_IRQHandler   [WEAK]
                EXPORT  DMA1_Channel6_IRQHandler   [WEAK]
                EXPORT  DMA1_Channel7_IRQHandler   [WEAK]
                EXPORT  ADC1_2_IRQHandler          [WEAK]
                EXPORT  USB_HP_CAN1_TX_IRQHandler  [WEAK]
                EXPORT  USB_LP_CAN1_RX0_IRQHandler [WEAK]
                EXPORT  CAN1_RX1_IRQHandler        [WEAK]
                EXPORT  CAN1_SCE_IRQHandler        [WEAK]
                EXPORT  EXTI9_5_IRQHandler         [WEAK]
                EXPORT  TIM1_BRK_IRQHandler        [WEAK]
                EXPORT  TIM1_UP_IRQHandler         [WEAK]
                EXPORT  TIM1_TRG_COM_IRQHandler    [WEAK]
                EXPORT  TIM1_CC_IRQHandler         [WEAK]
                EXPORT  TIM2_IRQHandler            [WEAK]
                EXPORT  TIM3_IRQHandler            [WEAK]
                EXPORT  TIM4_IRQHandler            [WEAK]
                EXPORT  I2C1_EV_IRQHandler         [WEAK]
                EXPORT  I2C1_ER_IRQHandler         [WEAK]
                EXPORT  I2C2_EV_IRQHandler         [WEAK]
                EXPORT  I2C2_ER_IRQHandler         [WEAK]
                EXPORT  SPI1_IRQHandler            [WEAK]
                EXPORT  SPI2_IRQHandler            [WEAK]
                EXPORT  USART1_IRQHandler          [WEAK]
                EXPORT  USART2_IRQHandler          [WEAK]
                EXPORT  USART3_IRQHandler          [WEAK]
                EXPORT  EXTI15_10_IRQHandler       [WEAK]
                EXPORT  RTCAlarm_IRQHandler        [WEAK]
                EXPORT  USBWakeUp_IRQHandler       [WEAK]

WWDG_IRQHandler
PVD_IRQHandler
TAMPER_IRQHandler
RTC_IRQHandler
FLASH_IRQHandler
RCC_IRQHandler
EXTI0_IRQHandler
EXTI1_IRQHandler
EXTI2_IRQHandler
EXTI3_IRQHandler
EXTI4_IRQHandler
DMA1_Channel1_IRQHandler
DMA1_Channel2_IRQHandler
DMA1_Channel3_IRQHandler
DMA1_Channel4_IRQHandler
DMA1_Channel5_IRQHandler
DMA1_Channel6_IRQHandler
DMA1_Channel7_IRQHandler
ADC1_2_IRQHandler
USB_HP_CAN1_TX_IRQHandler
USB_LP_CAN1_RX0_IRQHandler
CAN1_RX1_IRQHandler
CAN1_SCE_IRQHandler
EXTI9_5_IRQHandler
TIM1_BRK_IRQHandler
TIM1_UP_IRQHandler
TIM1_TRG_COM_IRQHandler
TIM1_CC_IRQHandler
TIM2_IRQHandler
TIM3_IRQHandler
TIM4_IRQHandler
I2C1_EV_IRQHandler
I2C1_ER_IRQHandler
I2C2_EV_IRQHandler
I2C2_ER_IRQHandler
SPI1_IRQHandler
SPI2_IRQHandler
USART1_IRQHandler
USART2_IRQHandler
USART3_IRQHandler
EXTI15_10_IRQHandler
RTCAlarm_IRQHandler
USBWakeUp_IRQHandler

                B       .

                ENDP

                ALIGN

5.1代码概述

这段代码定义了ARM Cortex-M系列处理器的异常处理程序和中断服务程序(ISR)的默认实现。其主要由两部分程序组成：

系统异常处理程序：包括NMI、HardFault、MemManage等系统级异常处理
外设中断处理程序：包括各种外设(如WWDG、PVD、TIMER等)的中断处理

5.2代码结构分析

5.2.1系统异常处理程序

代码定义了以下系统异常处理程序：

NMI_Handler：不可屏蔽中断处理
HardFault_Handler：硬件错误处理
MemManage_Handler：内存管理错误处理
BusFault_Handler：总线错误处理
UsageFault_Handler：使用错误处理
SVC_Handler：系统服务调用处理
DebugMon_Handler：调试监视器处理
PendSV_Handler：可挂起系统调用处理
SysTick_Handler：系统滴答定时器处理

每个处理程序的实现都采用了相同的模式：

NMI_Handler     PROC
                EXPORT  NMI_Handler                [WEAK]
                B       .
                ENDP

PROC / ENDP：标记处理程序的开始和结束
EXPORT xxx_Handler [WEAK]：将处理程序作为弱符号导出，允许在其他文件中重新定义
B .：表示无限循环（跳转到当前位置），作为默认的空实现

5.2.2外设中断处理程序

代码通过Default_Handler导出了所有外设中断处理程序，包括：

窗口看门狗(WWDG)中断
电源电压检测(PVD)中断
定时器(TIM)中断
串口(USART)中断
I2C、SPI等通信接口中断
外部中断(EXTI)
DMA中断等

这些处理程序同样被定义为弱符号，实现为无限循环。

拓展：为什么程序会卡死在B .?

答：触发了未处理的中断或异常，检查是否使能了某个中断但未重写其 handler。

6.用户堆栈初始化

6.1代码概述

这段代码处理栈和堆的初始化配置，根据编译时是否定义了__MICROLIB宏（使用MicroLIB库）来选择不同的初始化方式。

6.1.1两种初始化模式

6.1.1.1使用MicroLIB时（IF分支）

IF :DEF:__MICROLIB
    EXPORT __initial_sp
    EXPORT __heap_base
    EXPORT __heap_limit

当使用MicroLIB库时，代码导出三个关键符号：

__initial_sp：栈指针的初始值
__heap_base：堆的起始地址
__heap_limit：堆的结束地址（限制）

这种方式更简单，由MicroLIB自行管理内存分配。这个__MICROLIB宏我们在 KEIL 里面配置，然后堆栈的初始化就由 C 库函数 _main 来完成。

6.1.1.2不使用MicroLIB时（ELSE分支）

ELSE
    IMPORT __use_two_region_memory
    EXPORT __user_initial_stackheap

__user_initial_stackheap
    LDR R0, = Heap_Mem
    LDR R1, = (Stack_Mem + Stack_Size)
    LDR R2, = (Heap_Mem + Heap_Size)
    LDR R3, = Stack_Mem
    BX LR

当不使用MicroLIB时，代码采用标准的ARM两区域内存模型：

导入__use_two_region_memory符号（由C库定义）
导出__user_initial_stackheap函数
函数内设置四个寄存器：
R0：堆的起始地址（Heap_Mem）
R1：栈顶地址（Stack_Mem + Stack_Size）
R2：堆的结束地址（Heap_Mem + Heap_Size）
R3：栈的起始地址（Stack_Mem）

BX LR指令返回到调用者

7.总结

STM32的启动流程主要分为三大步骤：

上电复位：芯片一上电或者被复位，CPU就从一个固定的地址（通常是0x00000000）开始跑代码。
系统初始化：设置堆栈、准备数据、配置时钟等。
跳转到main函数：一切就绪后，跳转到用户编写的main函数，开始执行用户的程序逻辑。
