RT-Thread线程的首次切换源码剖析

1. rt_system_scheduler_start()

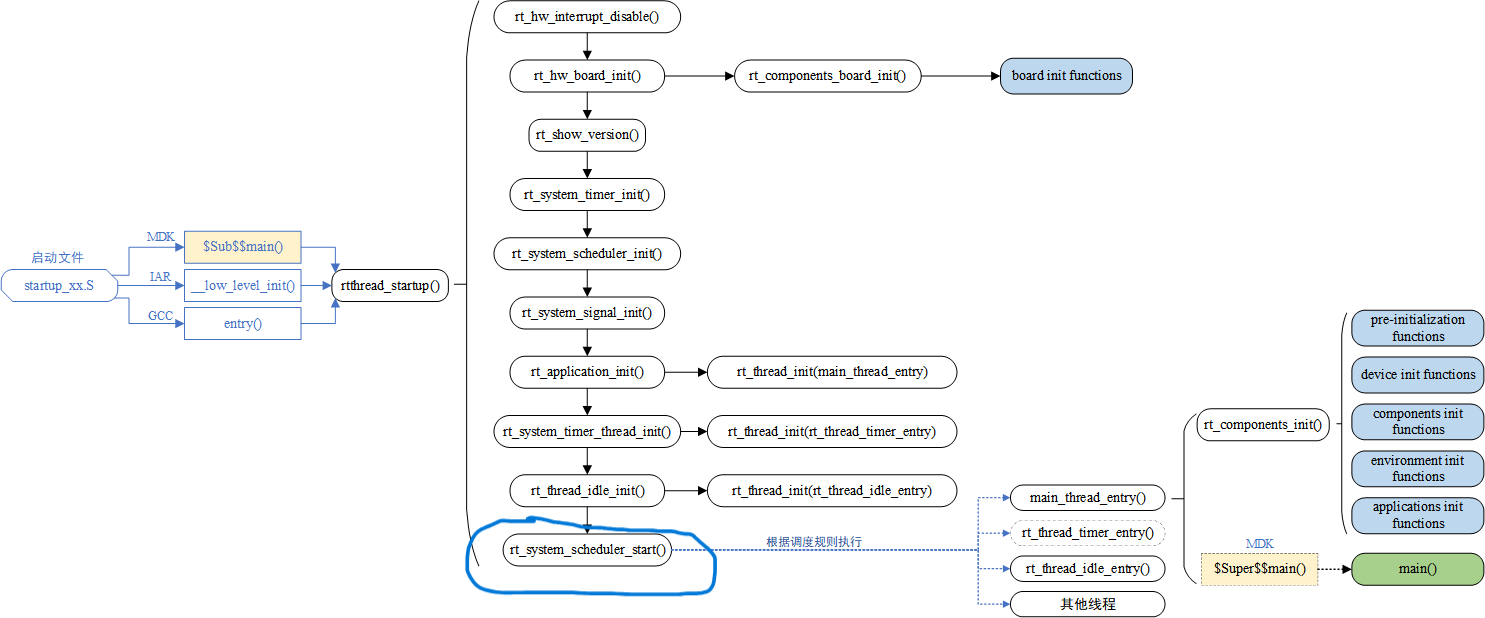

图1.1-RT-Thread的启动流程

        从RT-Thread的启动流程框图中可以看到，系统初始化的最后一步，是在准备第一次调度。

1.1 rt_system_scheduler_start源码

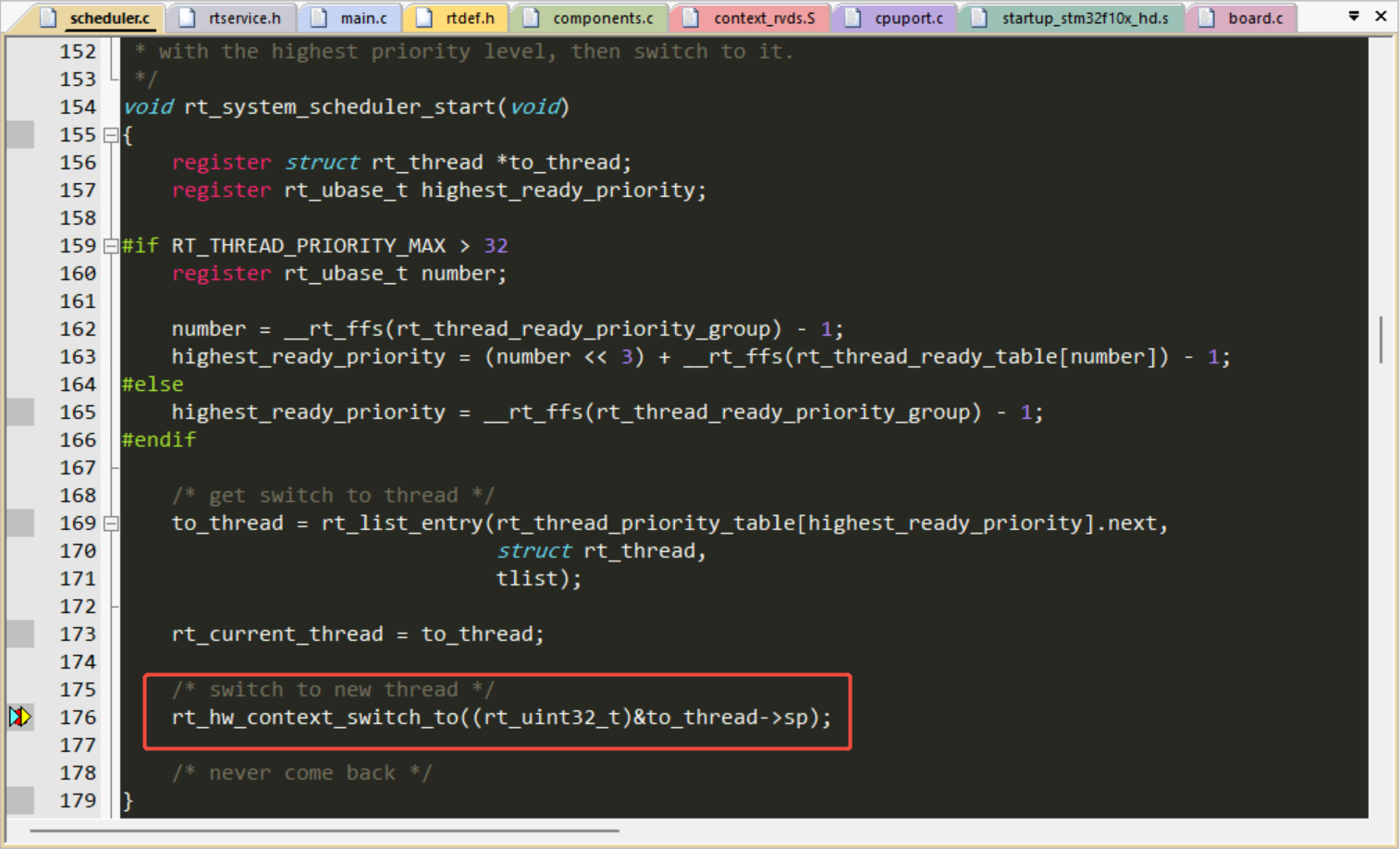

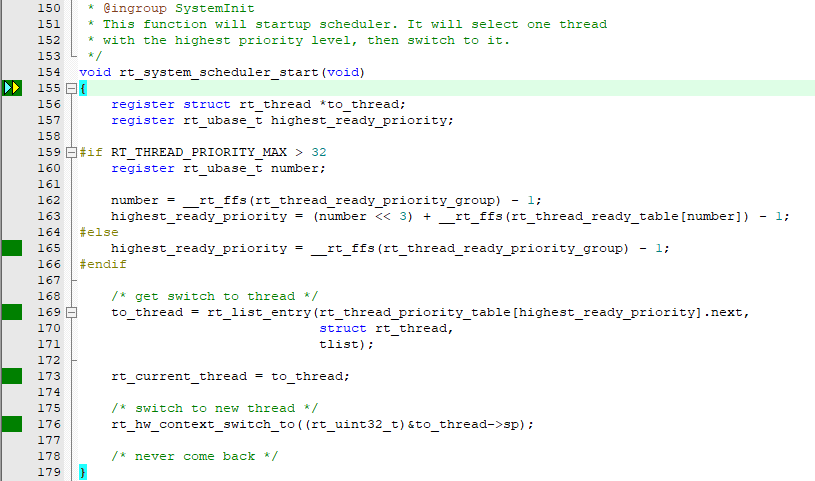

图1.2-rt_system_scheduler_start源码

        rt_system_scheduler_start函数的内容主要是从就绪列表中取出优先级最高的TCB（线程控制块），然后将TCB的sp传入rt_hw_context_switch_to函数中，准备线程切换。

 拓展：为什么往rt_hw_context_switch_to中传入sp?

        线程切换的本质是 保存当前线程的现场，并 恢复目标线程的现场。而线程的“现场”（即上下文）全部保存在其栈中，切换 sp 即切换了线程的执行环境，因此切换的核心就是 切换栈指针。

2. rt_hw_context_switch_to()

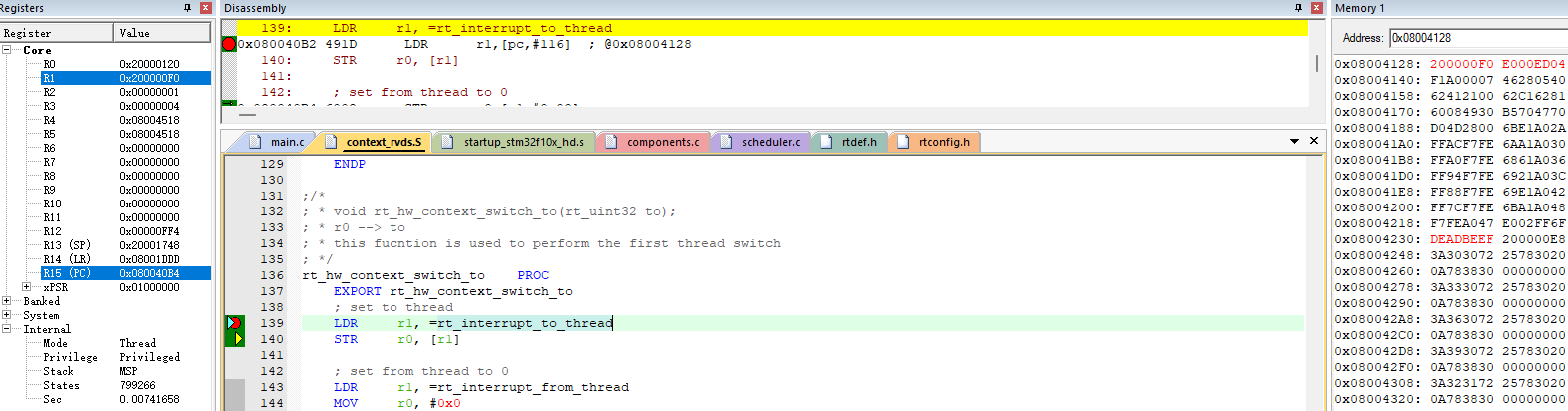

图2.1-rt_system_scheduler_start()源码

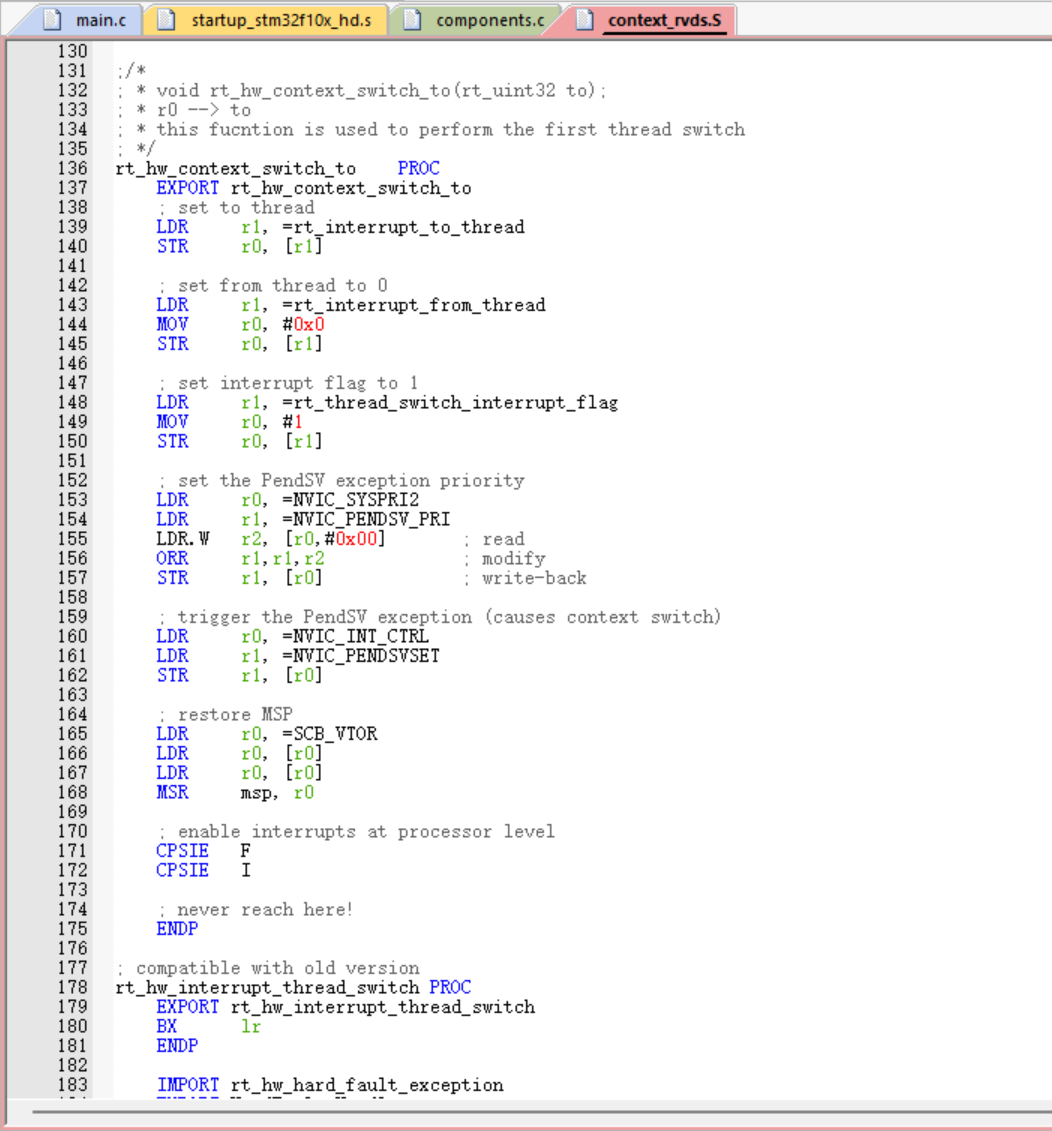

图2.1-rt_hw_context_switch_to源码

2.1函数功能

  rt_hw_context_switch_to 用于执行系统中的第一次线程切换，通常在操作系统启动时调用。

2.2 代码逐步分析

2.2.1. 设置目标线程

LDR     r1, =rt_interrupt_to_thread
STR     r0, [r1]

        1. 将rt_interrupt_to_thread的地址加载到r1寄存器；（在ARM汇编中，这里的 = 表示 获取 rt_interrupt_to_thread 变量的地址）

        2. 将r0寄存器中的值写到r1寄存器所保存的地址中去。既rt_interrupt_to_thread全局变量的值等于0x20000120。

2.2.2. 清除源线程

LDR     r1, =rt_interrupt_from_thread
MOV     r0, #0x0
STR     r0, [r1]

        将 rt_interrupt_from_thread 的值设置为0，表示这是第一次切换，没有源线程。

2.2.3. 设置切换标志

LDR     r1, =rt_thread_switch_interrupt_flag
MOV     r0, #1
STR     r0, [r1]

        设置rt_thread_switch_interrupt_flag（线程切换中断标志）为1，通知系统需要进行线程切换。

2.2.4. 配置PendSV优先级

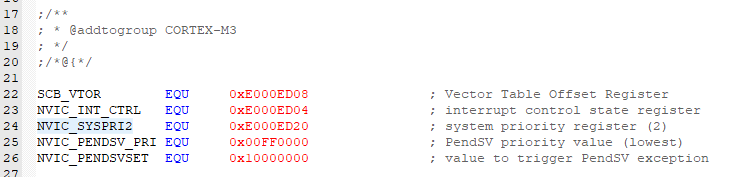

LDR     r0, =NVIC_SYSPRI2
LDR     r1, =NVIC_PENDSV_PRI
LDR.W   r2, [r0,#0x00]
ORR     r1,r1,r2
STR     r1, [r0]

        这部分设置PendSV异常的优先级。PendSV通常设置为最低优先级，确保在所有其他中断处理完成后再进行任务切换。

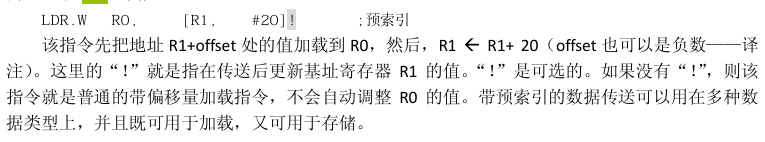

拓展1：关于LDR.W指令

拓展2：为什么要把PendSV的优先级设置为最低？

        PendSV异常会自动延迟上下文切换的请求，直到其它的ISR（中断服务程序）都处理完后再执行，为了实现这个机制，需要把PendSV的优先级设置为最低。

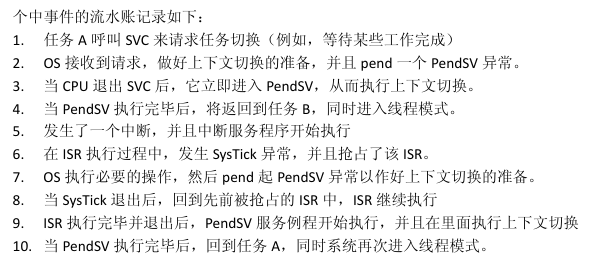

图2.2-PendSV控制上下文切换流程图

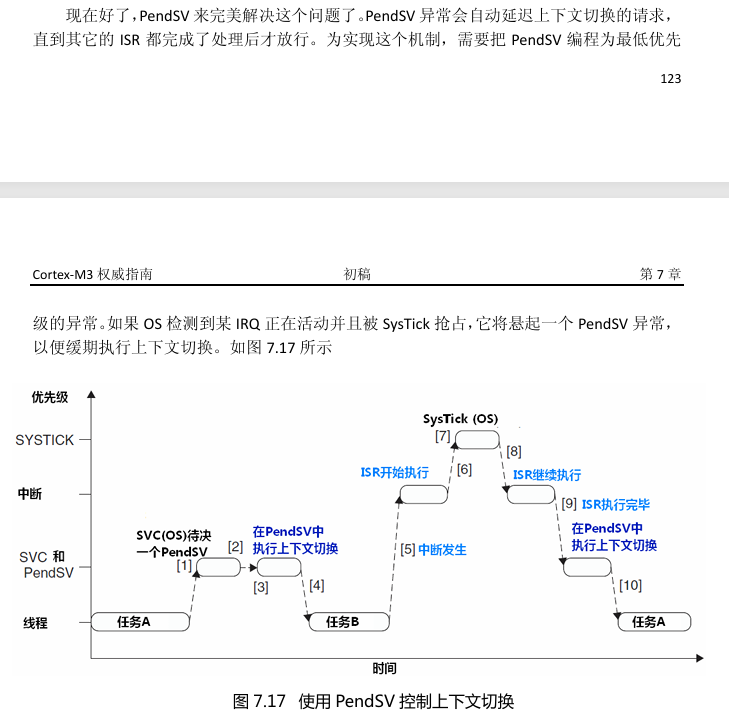

图2.3-PendSV控制上下文切换流程解释

2.2.5. 触发PendSV异常

LDR     r0, =NVIC_INT_CTRL
LDR     r1, =NVIC_PENDSVSET
STR     r1, [r0]

        手动触发PendSV异常，这会导致处理器跳转到PendSV异常处理函数进行真正的上下文切换。

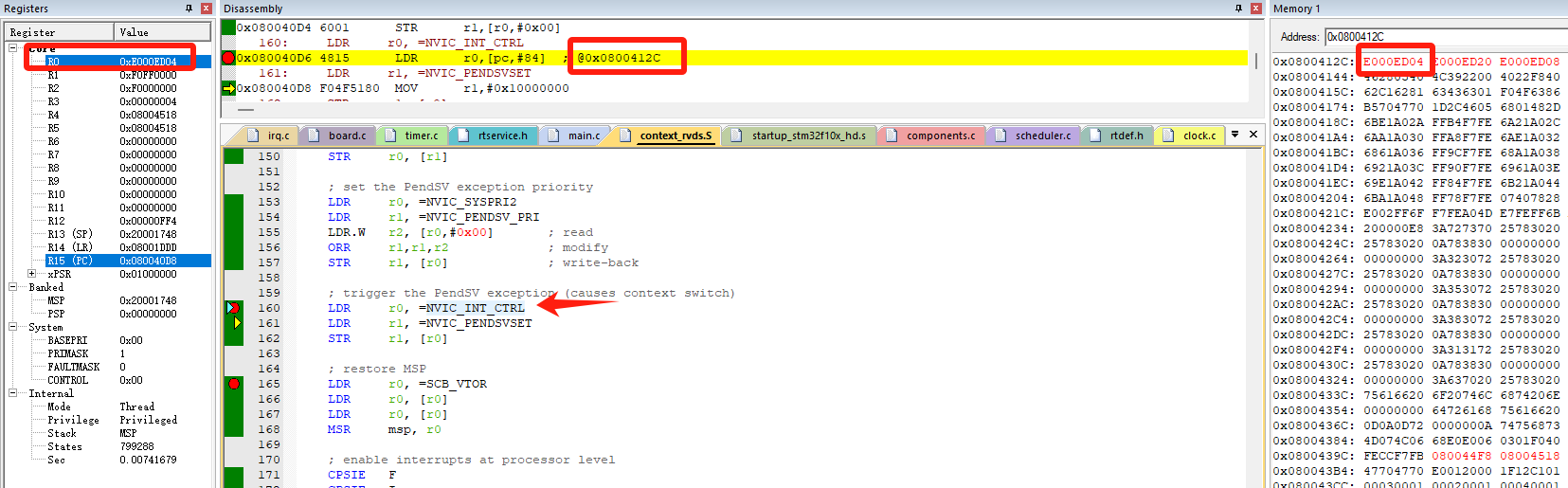

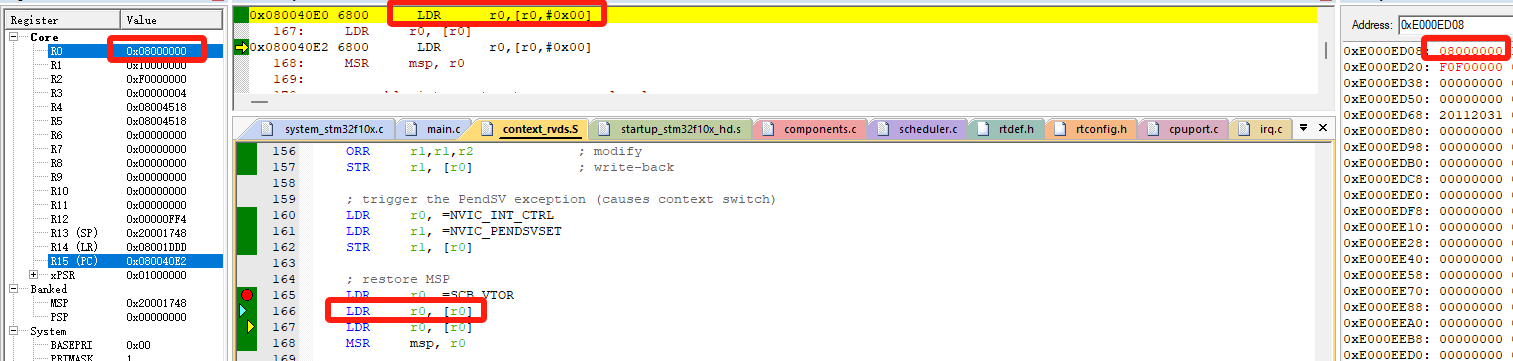

图2.4-将NVIC_INT_CTRL的值加载到R0寄存器

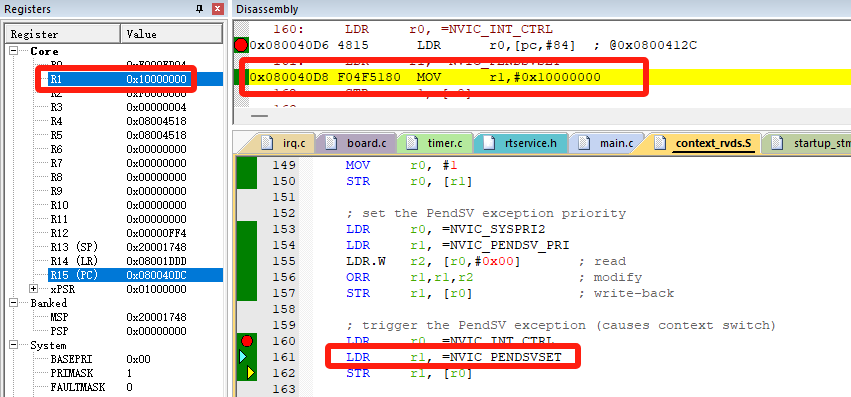

图2.5-将NVIC_PENDSVSET的值加载到R1寄存器

2.2.6. 恢复主堆栈指针

LDR     r0, =SCB_VTOR
LDR     r0, [r0]
LDR     r0, [r0]
MSR     msp, r0

       这段汇编的意思是从中断向量表的第一个条目（复位时的初始堆栈指针）恢复主堆栈指针(MSP)。

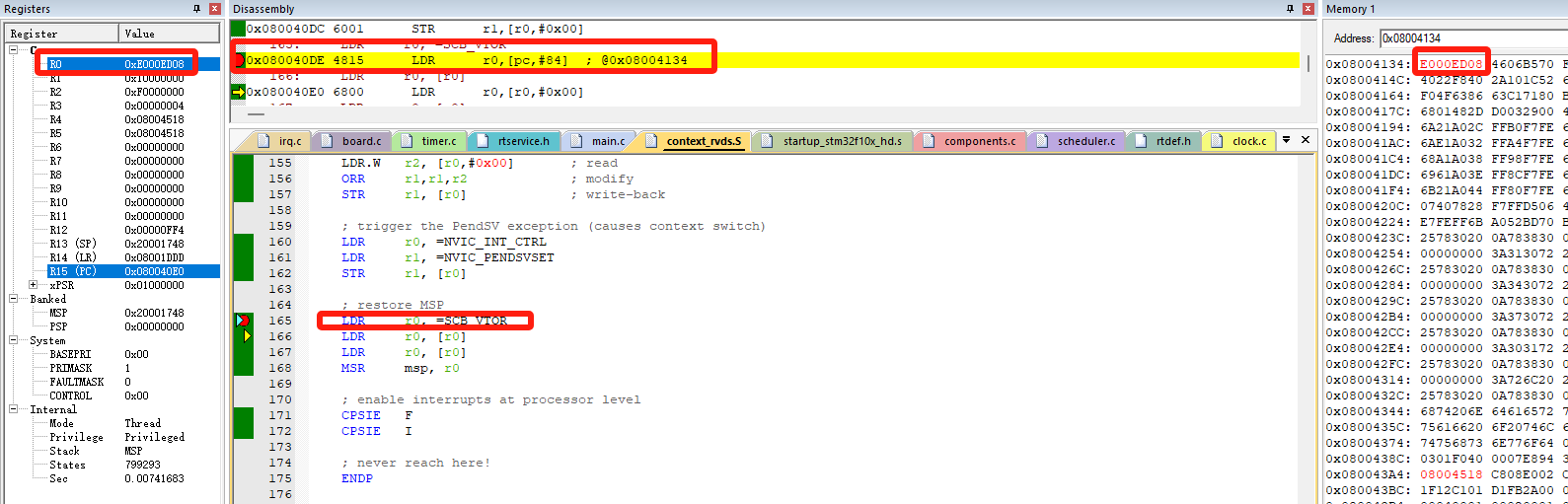

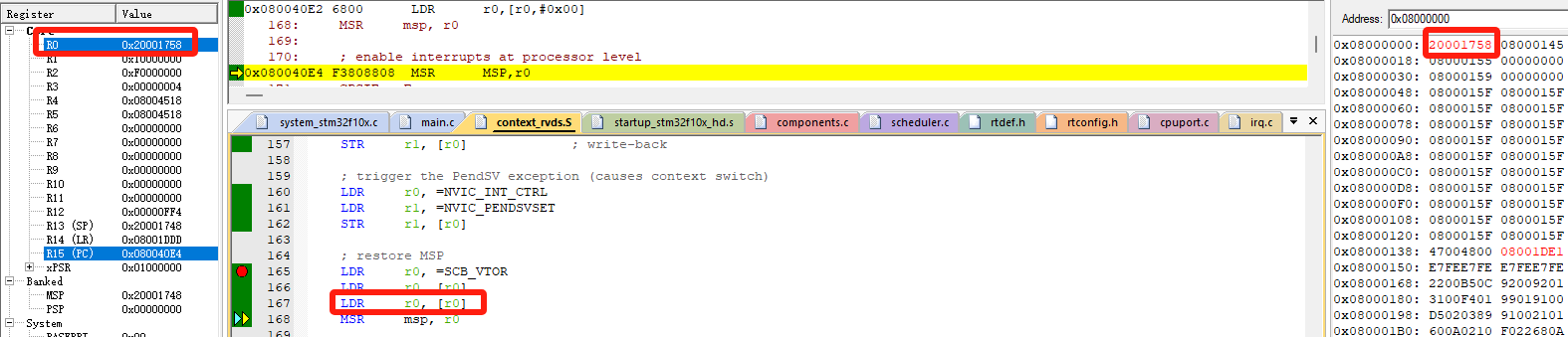

图2.6-将SCB_VTOR的值加载到R0寄存器

图2.7-获取向量表的基地址（flash启动，0x08000000）

图2.8-读取基地址处的值（即初始MSP值）

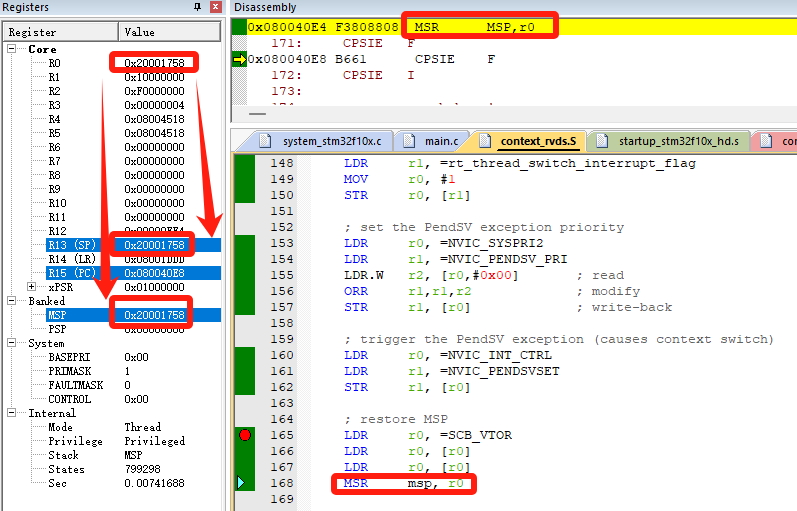

图2.9-将初始栈顶值写入MSP寄存器

2.2.7. 开启中断

CPSIE   F    ;使能异常
CPSIE   I    ;使能中断

        开启中断与异常，准备进入PendSV_Handler。

图2.10-开关中断/异常指令（CM3权威手册）

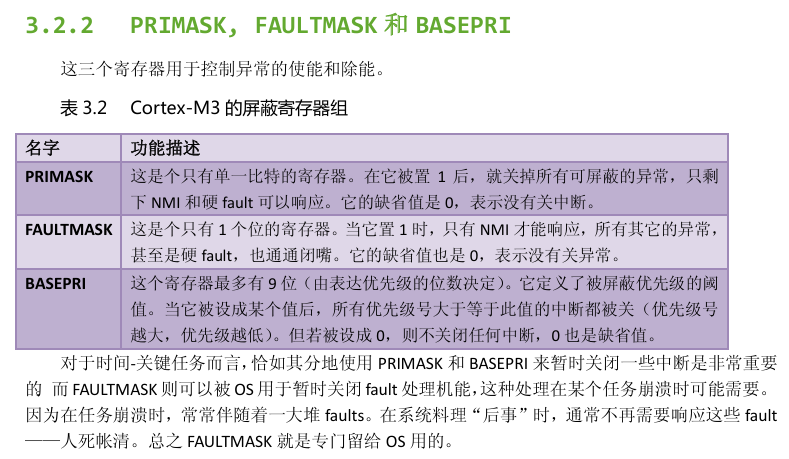

图2.11-屏蔽寄存器组（CM3权威手册）

 2.2.8. 进入PendSV_Handler

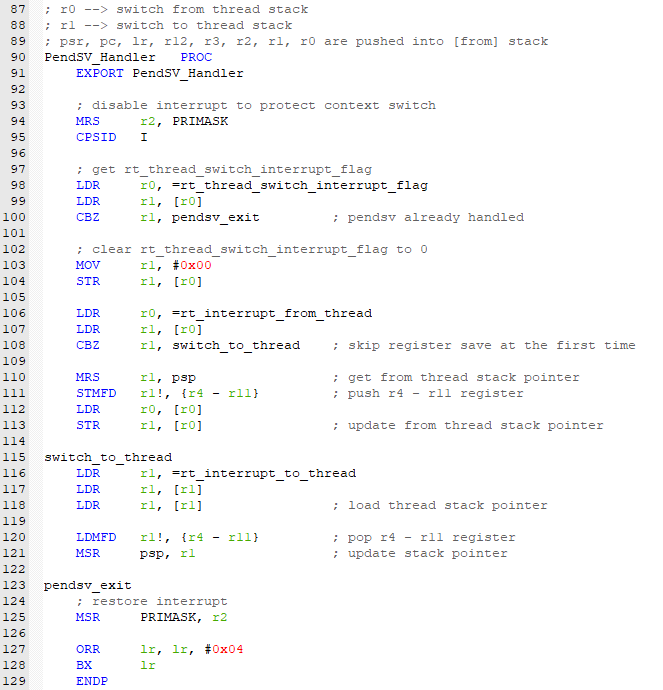

图2.12-PendSV_Handler源码

  2.2.8.1.  失能中断

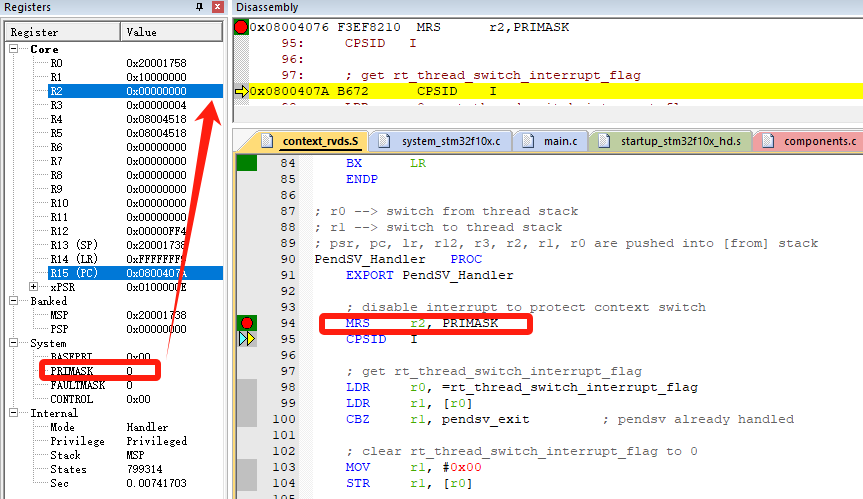

图2.13-关闭中断

   2.2.8.2.  获取rt_thread_switch_interrupt_flag

    ; get rt_thread_switch_interrupt_flag
    LDR     r0, =rt_thread_switch_interrupt_flag
    LDR     r1, [r0]
    CBZ     r1, pendsv_exit         ; pendsv already handled

    ; clear rt_thread_switch_interrupt_flag to 0
    MOV     r1, #0x00
    STR     r1, [r0]

         这里解释一下CBZ     r1, pendsv_exit，这句汇编的意思是，r1的值如果为0就跳转到pendsv_exit语句执行，类似于C语言的goto。显然这里不会跳转，因为在2.2.3.设置切换标志的时候已经将rt_thread_switch_interrupt_flag置1。然后将rt_thread_switch_interrupt_flag置0，清除标志位。

拓展：

   2.2.8.3.  跳转switch_to_thread

    LDR     r0, =rt_interrupt_from_thread
    LDR     r1, [r0]
    CBZ     r1, switch_to_thread    ; skip register save at the first time

    MRS     r1, psp                 ; get from thread stack pointer
    STMFD   r1!, {r4 - r11}         ; push r4 - r11 register
    LDR     r0, [r0]
    STR     r1, [r0]                ; update from thread stack pointer

         这里第三行汇编会判断rt_interrupt_from_thread的值是否为0，为0则会跳转到switch_to_thread语句。系统首次启动调度，切换线程，已经在2.2.2. 清除源线程中将rt_interrupt_from_thread的值置0了。所以接下来程序会直接执行switch_to_thread语句。

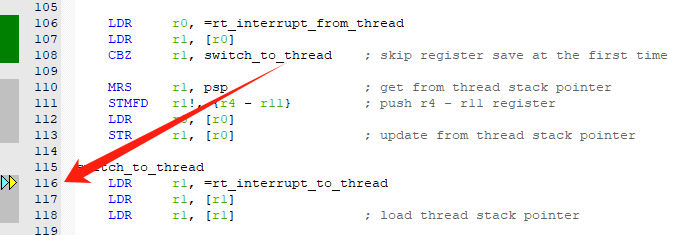

 2.2.8.4.  switch_to_thread函数

switch_to_thread
    LDR     r1, =rt_interrupt_to_thread
    LDR     r1, [r1]
    LDR     r1, [r1]                ; load thread stack pointer

    LDMFD   r1!, {r4 - r11}         ; pop r4 - r11 register
    MSR     psp, r1                 ; update stack pointer

        这段汇编，先把rt_interrupt_to_thread的地址加载到r1，然后把rt_interrupt_to_thread的值加载到r1寄存器，rt_interrupt_to_thread 是一个全局变量，存储 即将切换到的线程的TCB（Thread Control Block）地址，TCB 的第一个字段通常存储的是该线程的 栈指针（SP），所以 LDR r1, [r1] 两次解引用，最终得到线程的栈顶地址。

        LDMFD   r1!, {r4 - r11}这句汇编表示从栈中弹出r4~r11寄存器，同时栈指针r1自动更新（“！”表示回写）。在 ARM Cortex-M 架构中，硬件自动保存部分寄存器（R0-R3, R12, LR, PC, xPSR），而 R4-R11 需要手动保存/恢复（这就是为什么这里只恢复这些寄存器）。

| High Address |
|--------------|
|      xPSR    |  <-- 程序状态寄存器
|      PC      |  <-- 入口函数（任务恢复后执行的指令）
|      LR      |  <-- 返回位置
|      R12     |
|      R3      |
|      R2      |
|      R1      |
|      R0      |  <-- 线程入口参数
|--------------|
|      R11     |  <-- 手动保存的寄存器
|      R10     |
|      ...     |
|      R4      |  <-- `LDMFD r1!, {r4-r11}` 从这里恢复
| Low Address  |  <-- 栈顶（初始 `r1` 指向这里）

        最后，MSR psp, r1 将 r1（当前线程的栈顶）写入 PSP（Process Stack Pointer），这样后续的 POP 操作会从该栈继续恢复剩余寄存器（如 PC、LR 等）。切记，r1现在指向目标任务栈中R0的位置（即硬件自动保存部分的起始地址）。

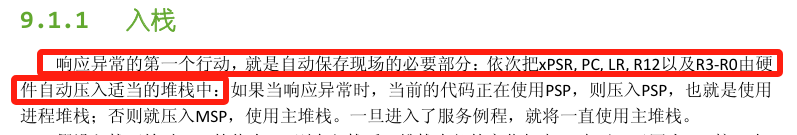

图2.14-入栈操作（CM3权威手册）

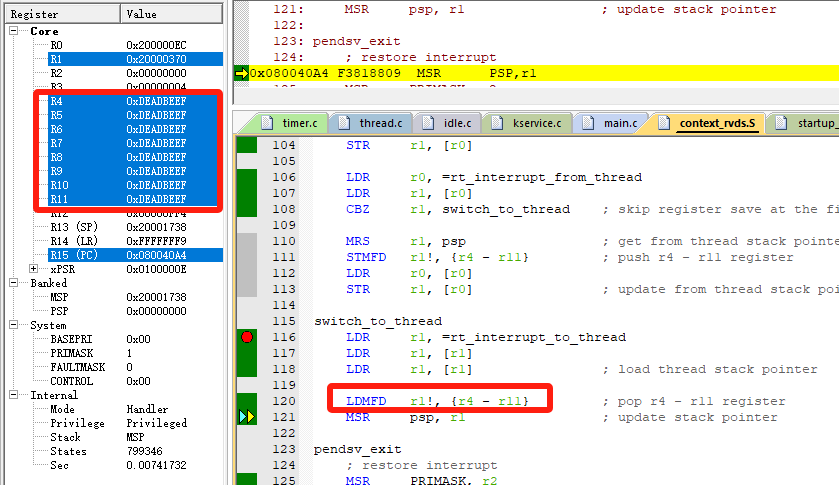

图2.15-弹栈恢复R4~R11寄存器

图2.16-更新线程栈顶指针

拓展：

MRS/MSR特殊指令：



2.2.8.5. 返回线程模式，使用线程堆栈

pendsv_exit
    ; restore interrupt
    MSR     PRIMASK, r2

    ORR     lr, lr, #0x04
    BX      lr
    ENDP

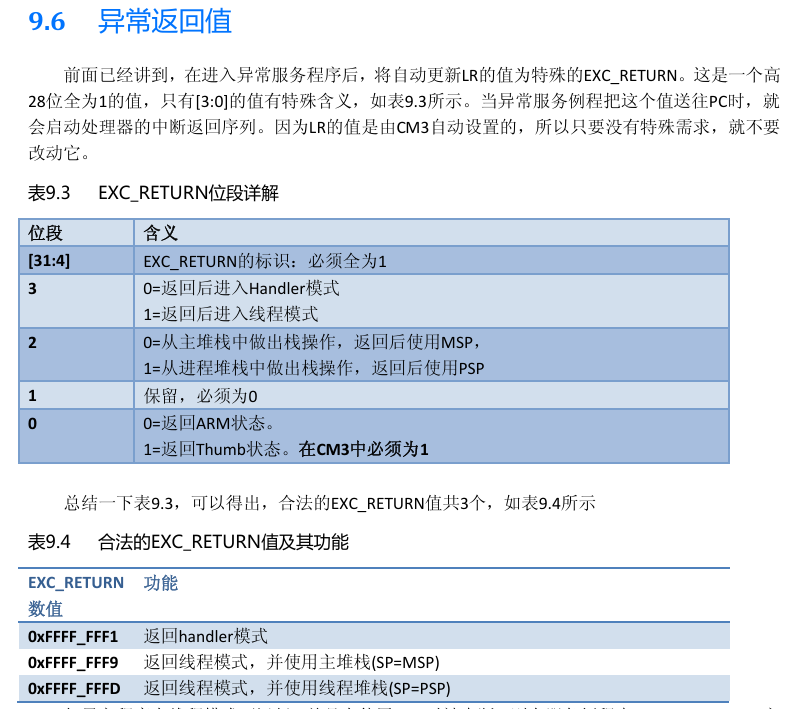

        这段汇编先是恢复了中断， 然后修改 LR（EXC_RETURN 值），强制 CPU 在异常返回时使用 进程栈指针（PSP） 而非主栈指针（MSP）。最后跳转到lr寄存器指向的地址。

 2.2.9. 退出PendSV_Handler

        在 PendSV 处理程序中，已通过 MSR psp, r1将 PSP 设置为目标任务的栈顶。当执行2.2.8.5.返回线程模式中的BX lr时硬件会自动将之前自动压入PSP栈中的寄存器弹出，然后切换栈指针，根据EXC_RETURN 的 bit 2 决定使用哪个栈指针，然后切换模式，从 Handler 模式（异常处理）退出，回到 Thread 模式（普通任务执行）。最后跳转到PC指向的地址（PC 的值是目标任务被切换前保存的下一条指令地址），从而继续执行。

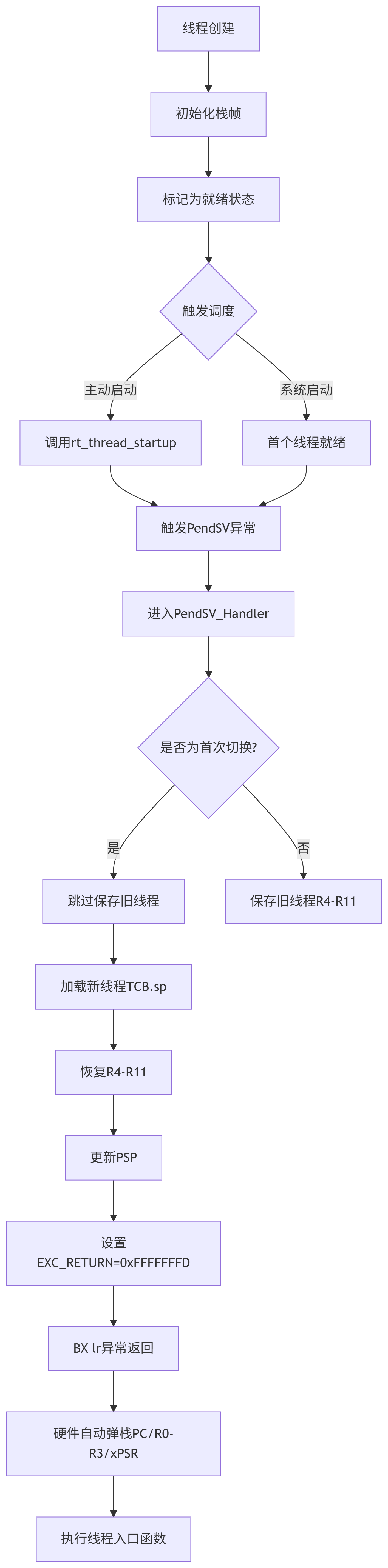

3.线程首次切换总结

4. 常见问题

问题1: 中断切换时 sp 会被修改吗？

        不会，中断（如 SysTick）使用 MSP（主栈指针），而任务线程使用 PSP（进程栈指针），两者独立。

问题2: 为什么不直接传递栈地址，而是通过 TCB？

        TCB 是线程的管理中心，除了 sp，TCB 还存储优先级、状态、名称等信息。
