HDMI/DP双向互转 CS5801+AS721芯片组合 4K传输hdmi to dp

AS721是一款低功耗高性能无需外部电源的DP1.2/HDMI 2.0切换器。ASL721搭配国产芯片，集睿致远（ASL）CS5801可实现HDMI与DP信号的‌双向互转‌功能，成品已经过测试，可量产。

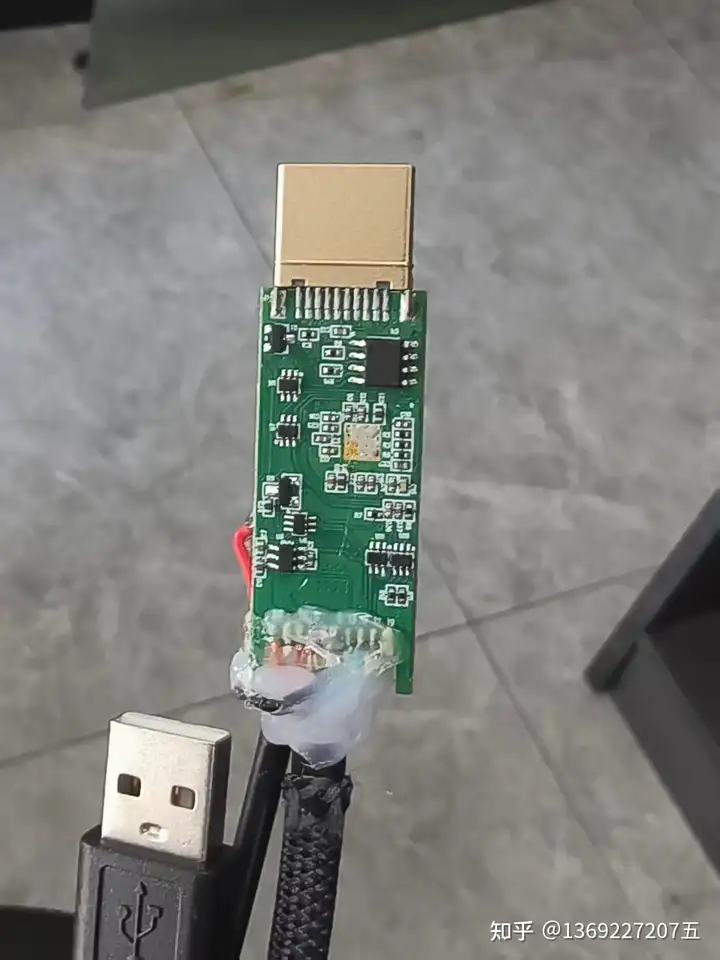

产品样板图：



1功能特性:

支持输入和输出DP/HDMI链路

符合DP1.2/HDMI2.0标准

支持最高达6Gbps的数据速率

接收端ODT和管理电路

源/汇连接检测系统管理

自适应均衡

单路5V电源供应支持DP辅助通道

2.通用描述

AS721符合DP1.2/HDMI2.0规范，最大支持6Gbps高速数据速率，自适应均衡。

AS721DP1.2/HDMI2.0交换器自动检测线缆损耗并自适应优化均衡。

3.应用领域

多输入显示平板电脑

投影仪

独立切换器

DP到HDMI转换器

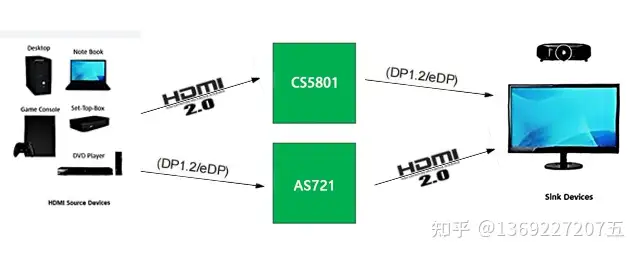

Hdmi to dp‌互转 方案原理图‌：

该方案利用两颗芯片的互补特性构建双向通道：

‌HDMI → DP 路径‌：HDMI信号源接入CS5801的输入端，CS5801将其转换为DP 1.4a信号，输出至AS721的DP输入端，AS721再将信号路由至DP输出接口。

‌DP → HDMI 路径‌：DP信号源接入AS721的DP输入端，AS721作为交换机将信号切换至其HDMI输出端，该信号再输入至CS5801的HDMI输入端，CS5801将其转换为HDMI信号输出。

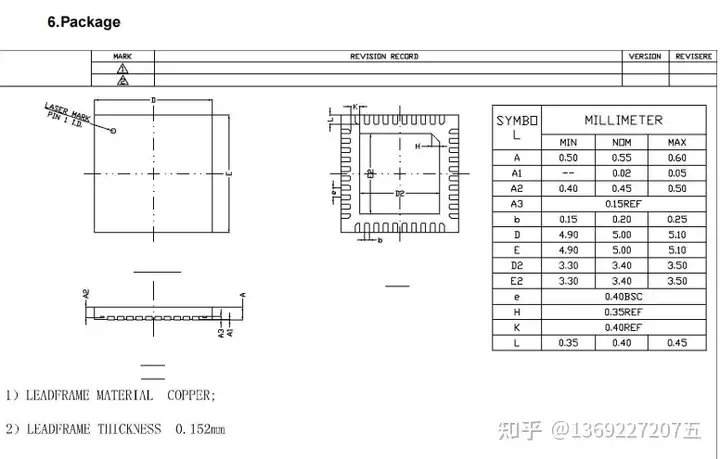

AS721芯片封装图：



4.方案优势：

CS5801支持最新的HDMI 2.0b和DP 1.4a标准，确保4K@60Hz高清视频的无损传输。CS5801集成了PD控制器和SSC功能，降低了BOM成本和设计复杂度。AS721为低功耗DP1.2/HDMI2.0交换机芯片，无需外接电源，核心支持双向信号切换与透传，可自动检测电缆损耗并自适应优化均衡。

两款芯片性能互补、适配性强，凭借多重核心优势，满足消费电子、工业设备、智能家居等多领域高清音视频传输的芯片应用需求。

‌
