USB音频芯片SSS1700 鑫创优势替代CM6533参考设计|SSS1700规格24bit 96KHZ |替换CM6533方案

Cmedia CM6533是一款US B音频编解码器，内部嵌入8051内核，适用于耳麦，移动娱乐设备直插移动音箱（docking），US B音箱，US B麦克风等应用。通过内部8051可以研发出各种应用，例如微软语音电话（micro lync），苹果安卓产品直插移动音箱。

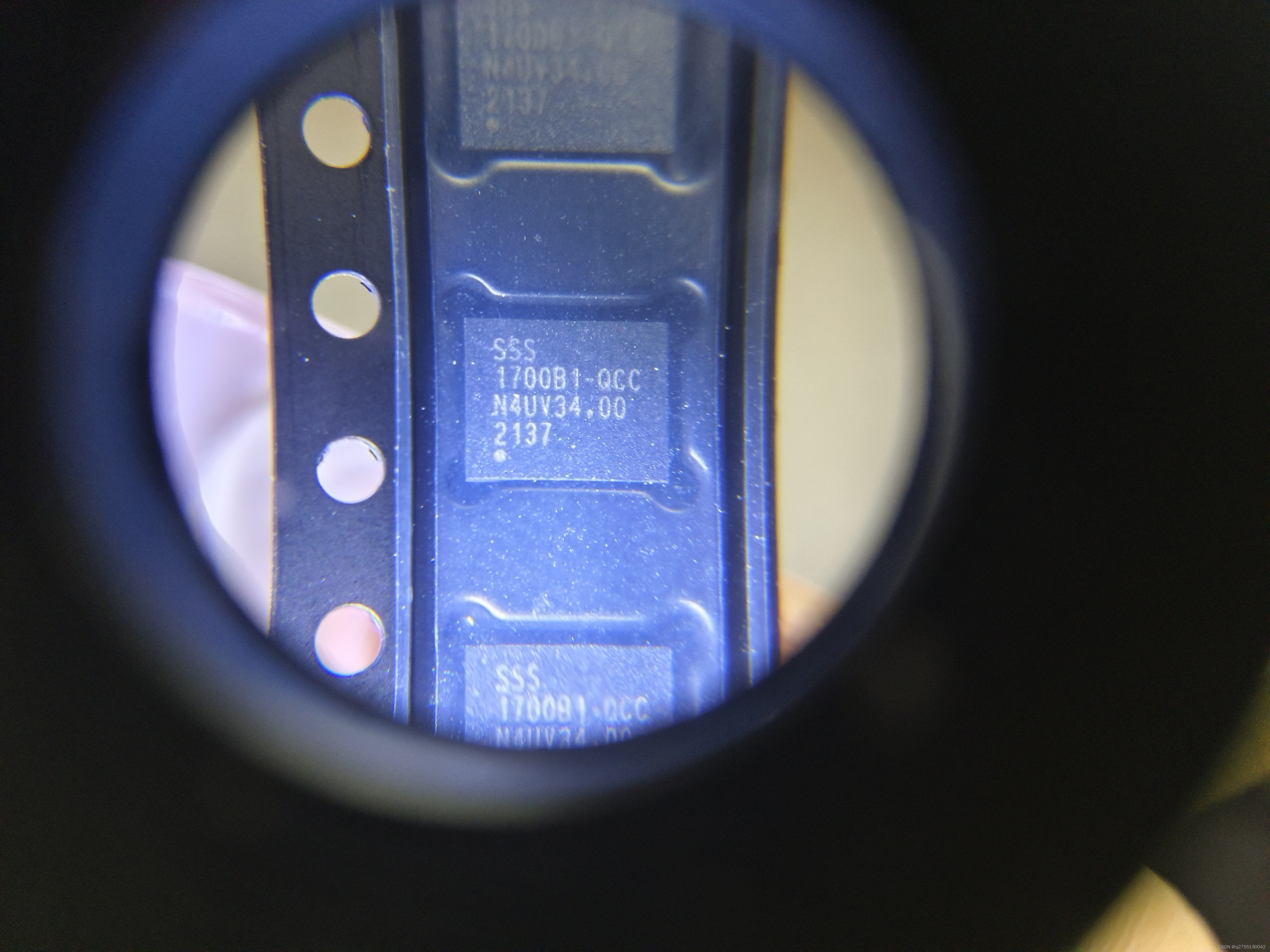

而SSS1700是具有片上振荡器的3S高度集成的US B音频控制器芯片,是当之无愧高性价比24BIT96KUS B音频芯片。

台湾鑫创SSS在2021年推出的芯片SSS1700可以替代兼容CM6533，不管在音质还是兼容性方面都优于Cmedia CM6533,且SSS1700外 围电路较简单易设计，整体方案性价比较 CM6533也更具有优势，像双飞燕，磁动力，达尔优等都有应用。



Cmedia CM6533特性：

US B 接口

符合 US B 2.0 全速（12 Mbps）设备标准

符合 US B 音频设备标准 v1.0 版本

符合 US B人机交互设备标准v1.1

嵌入式音频编码器

16-bit 2 声道 ADC，可实现 83dB信噪比

8/11.025/16/22.05/32/44.1/48（kHz）采样率

16-bit 2 声道 DAC，可实现 93dB 信噪比

8/11.025/16/22.05/32/44.1/48（kHz）采样率-16位采用率44.1k/48k输出S/PDIF接口

IIC接口可以连接外部EEPROM-支持自动增益控制（AGC ）

支持US B传输类型控制、中断、块、同步数据

14个IO口可以配置為按键或者LED指示灯，可固件编程IO口功能

3.3v/5v 9个IO口支持内部下拉电阻，5个支持内部上拉电阻，是LQFP48封装

四种管脚模式配置耳麦、麦克风、音箱、麦克风（MODE_0,MODE_1）。

一个12M晶振，内部锁相环（PLL）

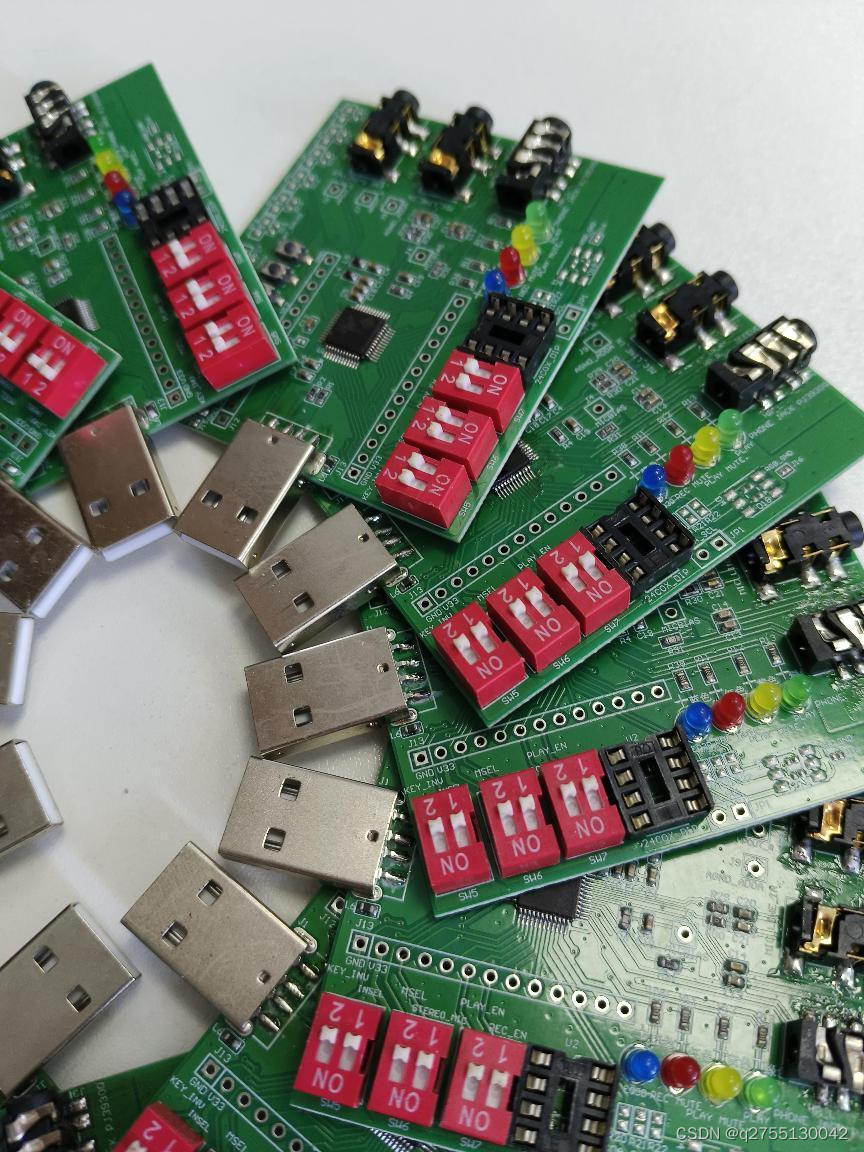

SSS1700设计样板图：
