CS5518应用原理图|CS55818方案设计电路|MIPI转双LVDS转换方案设计|DSI转LVDS方案

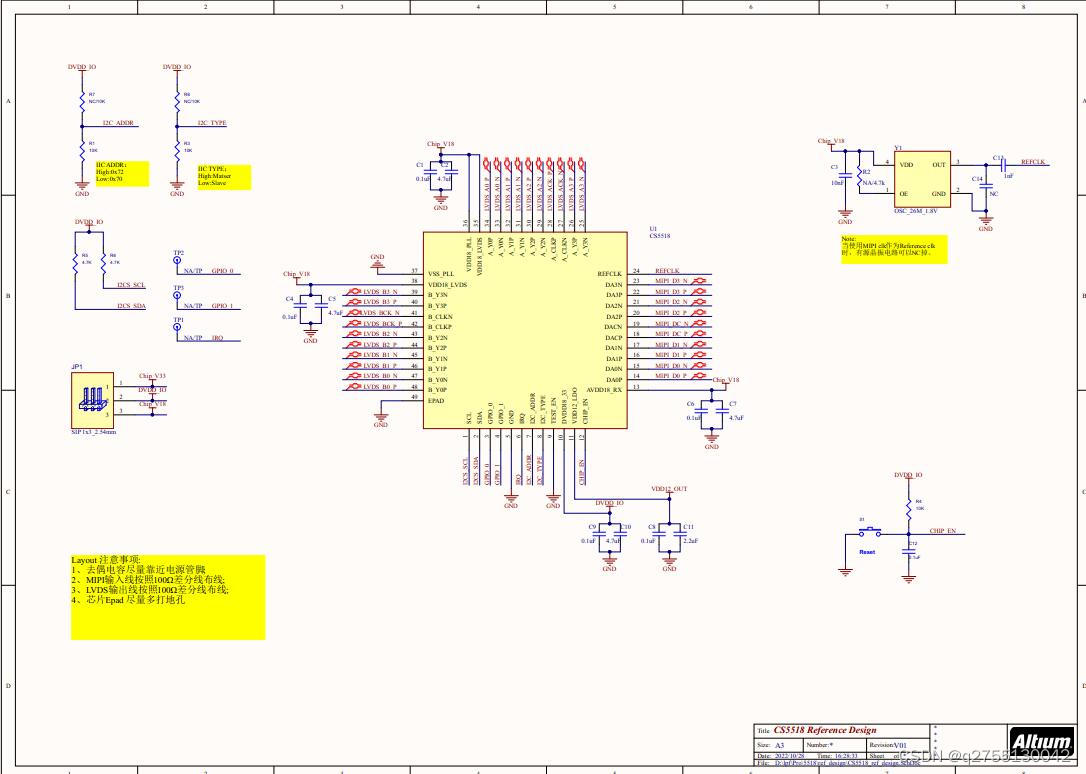

CS5518应用原理图|CS55818方案设计电路：



内置晶振，无需外部晶体

可选外部时钟输入20-154MHz

支持SSC生成+/-3%

100~300KHz，以减少EMI

支持抖动和6位+FRC。

将PWM发生器与GPIO输出PWM集成以控制背光

内部通电复位（POR）

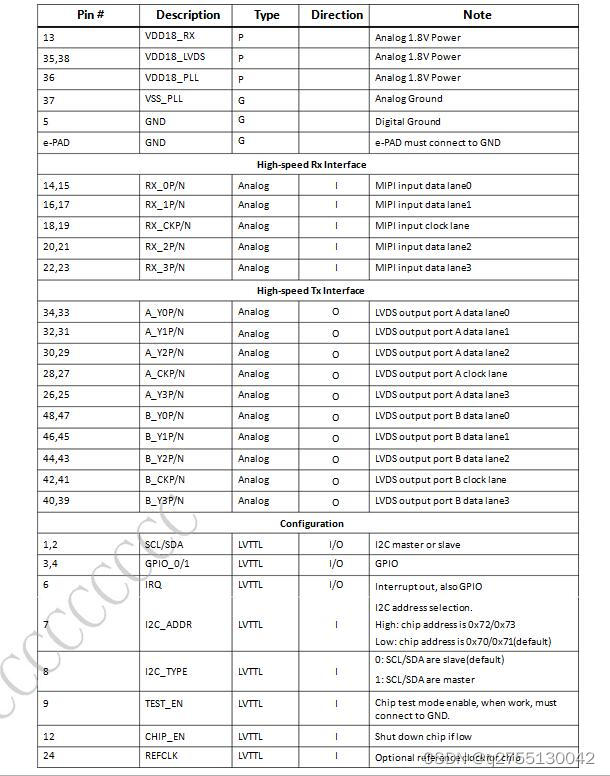

CS5518管脚定义：



MIPI输入端：

支持MIPI D-PHY版本1.00.00和MIPI  DSI版本1.02.00

支持1对4数据

双向车道0（可以反向LP）

支持ULPS（低功耗状态）

支持18/24/30/36位的压缩像素格式RGB

支持18位松散压缩像素格式RGB

支持RGB565 16位输入
