- 串联与并联的工作方式介绍
- 串联与并联之间的区别？
- 怎么区分事物属于串联还是并联？
物理世界中经常能看到串联和并联，它们是两种连接方式，一般用电流来认识他们，但这两种连接方式不单单只能用在电流上。
认识串联和并联之前，最好先学点一点点电的基础知识：
- 电流
- 电压
- 电阻
这三个都是用来描述电的单位量。

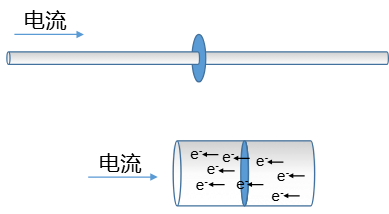

电流（I）
通俗理解：电流是“电荷的流动速度”，就像水管中的水流速度。
- 物理定义：单位时间内通过导体横截面的电荷量。
- 单位：安培（A），符号为 ( I )。
- 公式：
\( \text{电流} = \frac{\text{电荷量}}{\text{时间}} \quad \text{或} \quad I = \frac{Q}{t} \)
例子：
- 灯泡发光时，电流流过灯丝产生热量和光。
- 手机充电时，电流从充电器流向电池。
电压（V）
电压，可以理解为对电荷的压力，就像水管中的水压，推动电荷（电子）流动的动力。 在电路中，电荷其实就是自由电子，所以电压其实就是电路中对自由电子的压力，就类似气压指对大气的压力，水压指对水的压力。
- 物理定义：两点之间的电势差，表示单位电荷从一点移动到另一点时获得的能量（或做功能力）。
- 单位：伏特（V），符号为 ( V )。
- 公式：
\( \text{电压} = \frac{\text{电能}}{\text{电荷量}} \quad \text{或} \quad V = \frac{W}{Q} \)
例子： - 电池的电压（如1.5V）表示它能“推动”电荷流动的能力。
- 在中国家用插座电压为220V，行业规定安全电压为不高于36V。

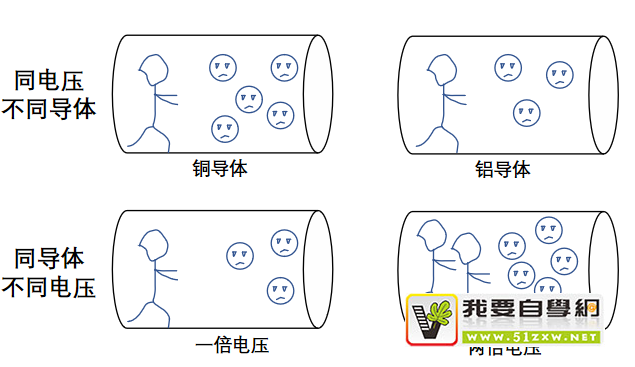

电阻（R）
通俗理解：电阻是“阻碍电流流动的能力”，就像水管中的狭窄段阻碍水流。作用是控制某一部分电路的电压和电流比例。
- 物理定义：导体对电流的阻碍作用。
- 单位：欧姆（Ω），符号为 ( R )。
- 公式（欧姆定律）：
\( \text{电阻} = \frac{\text{电压}}{\text{电流}} \quad \text{或} \quad R = \frac{V}{I} \)
例子：
- 电阻器（如1kΩ电阻）用于限制电流大小。
- 金属导线电阻小（导电性好），橡胶电阻极大（绝缘体）。
三个单位量的类比理解：
- 电压 = 水压（推动水流的力量）。
- 电流 = 水流速度（单位时间流过的水量）。
- 电阻 = 水管阻力（比如水管粗细、弯曲程度）。
欧姆定律
三者的关系就是欧姆定律）：
核心公式：
\(
V = I \times R \quad \text{或} \quad I = \frac{V}{R} \quad \text{或} \quad R = \frac{V}{I}
\)
直观解释：
- 电压 = 电流 * 电阻；
电压越大，电流越大（若电阻不变）。是个反比例关系。 - 电阻 = 电压 / 电流；
电阻越大，电流越小（若电压不变）。是个正比例关系。

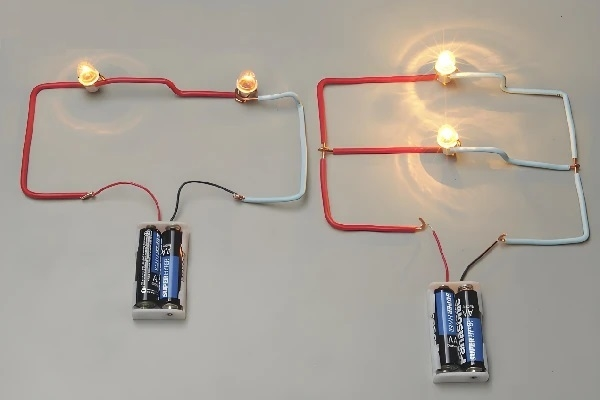

串联（Series Connection）
定义：元件依次首尾相连，形成单一电流路径的电路连接方式。
特点：
- 电流：所有元件通过的电流相同 $ (I_{\text{总}} = I_1 = I_2 = \cdots）$ 。
- 电压：总电压等于各元件电压之和 \((V_{\text{总}} = V_1 + V_2 + \cdots）\) 。
- 总电阻：总电阻为各电阻之和 \((R_{\text{总}} = R_1 + R_2 + \cdots）\) 。
- 断路影响：若一个元件断开，整个电路失效。
应用举例：
- 传统圣诞树彩灯（一个灯丝烧断，全串熄灭）。
- 电池串联（提高总电压，如两节1.5V电池串联为3V）。
- 分压电路（如电位器调节电压）。
并联（Parallel Connection）
定义：元件并排连接，两端共同连接到两个节点，形成多条电流路径的电路连接方式。
特点：
- 电流：总电流等于各支路电流之和 $ (I_{\text{总}} = I_1 + I_2 + \cdots）$ 。
- 电压：所有元件两端电压相同 $ (V_{\text{总}} = V_1 = V_2 = \cdots) $ 。
- 总电阻：总电阻倒数等于各电阻倒数之和 $ (\frac{1}{R_{\text{总}}} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots ） $ 。
- 断路影响：单个支路断开，其他支路仍正常工作。
应用举例：
- 家庭电路（灯、插座等并联，独立控制）。
- 电子设备内部供电（保证各部件电压一致）。
- 电流分流（如并联电阻降低总电阻）。
串联 vs 并联对比
| 特性 | 串联 | 并联 |
|---|---|---|
| 电流路径 | 唯一路径 | 多条路径 |
| 电压分配 | 分压（总和=总电压） | 各支路电压相同 |
| 总电阻 | $ (R_{\text{总}} = R_1 + R_2 + \cdots) $ | $ (\frac{1}{R_{\text{总}}} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots) $ |
| 故障影响 | 全电路失效 | 仅故障支路失效 |

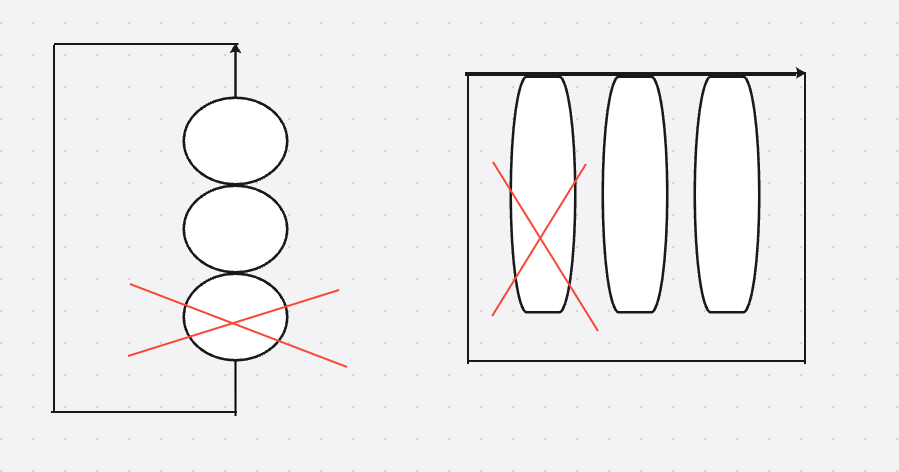

比喻
串联类似冰糖葫芦结构，
并联类似香蕉结构，
冰糖葫芦结构坏了一颗，后面的就都不能到达。
香蕉结构坏了一颗，后面的还是能到达。
总结
串联就是编程中的 且门，
并联就是编程中的 或门。
常见误区
-
并联电阻总更小？
是的！并联总电阻小于任意支路电阻。 -
串联电压一定更大？
不一定，正常是更大，但还取决于电源配置（如电池并联可增大容量，但电压不变，特殊情况下：如果其中一个电源反接（如错误连接），总电压可能抵消。）。
实际应用提示：
- 家庭电器用并联，确保独立工作且电压稳定。
- 需要相同电流或分压时用串联（如LED灯需串联限流电阻）。
理解串联与并联是分析复杂电路的基础，分析的关键就是将复杂图化简，然后分析其中的关系是且门还是或门。
