PWM驱动LED：亮度调节与动态呼吸效果实现！

PWM技术通过调节占空比，能够精确控制LED的平均功率，从而实现无级调光。本文将深入探讨PWM在LED控制中的应用，重点讲解如何通过软件算法生成呼吸灯的缓变效果，提升项目的交互体验。

一、PWM相关基础知识

PWM具有高效、控制精度高及实现简便等优点，但PWM信号可能产生高频噪声，需要滤波以减小干扰。另外，某些应用需要特定的硬件支持，如支持PWM输入的微控制器或电路。

要想使用PWM，还需先了解PWM的相关参数和原理。

1.1 PWM参数

PWM的频率：是指1秒钟内信号从高电平到低电平再回到高电平的次数（一个周期），也就是说一秒钟PWM有多少个周期。 单位：Hz。

PWM的周期：T=1/f周期=1/频率

例如：如果频率为50Hz，T=1/50=0.02s，也就是说一个周期是20ms；

1s=1000ms，那么一秒钟就有50次PWM周期。

PWM的占空比：是一个脉冲周期内，高电平的时间占整个周期时间的比例。单位：% (0%-100%)

例如：一个周期10ms，高电平占8ms，那么此占空比就是8/10=80%。

1.2 PWM原理

单片机的IO引脚输出的是数字信号，且只能输出1和0，那如果 TTL电平中，高电平为5V，低电平为0V，但是我们想要输出不同的模拟电压，比如输出3.75V应该怎么操作？

此时要用到PWM，通过改变IO口输出方波的占空比，得到不同的模拟电压。
3.75/5=0.75，也就是高电平时间占整个周期的75%，即占空比为75%，可得到模拟电压3.75V。

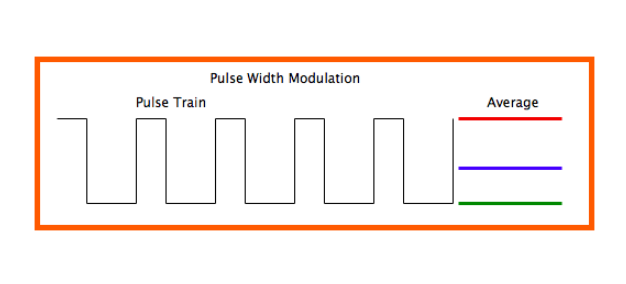

注意上图中蓝线，代表着输出的模拟电压，占空比越大，则模拟电压也越大。

二、PWM应用示例

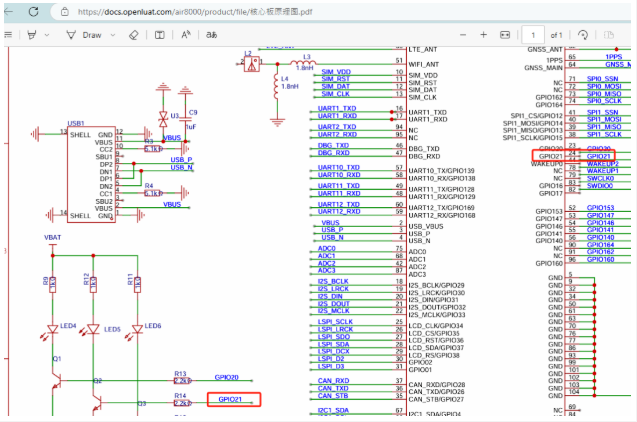

Air8000相关管脚具有复用功能，结合原理图引脚指示可知板载红色LED由PIN24 GPIO21控制。本示例demo中已有配置好的pins_Air8000.json文件，测试demo时一并烧录进Air8000核心板。

2.1 PWM输出示例

本例使用Air8000核心板上的NetLed（网络状态灯），pwm通道id=4，打开pwm4通道的pwm输出，设置不同的占空比，小灯会有不同的亮度。

3.75/5=0.75，也就是高电平时间占整个周期的75%，即占空比为75%，可得到模拟电压3.75V。

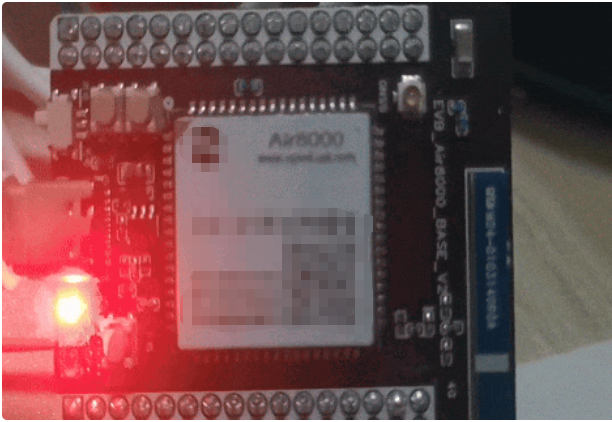

示例效果如下：

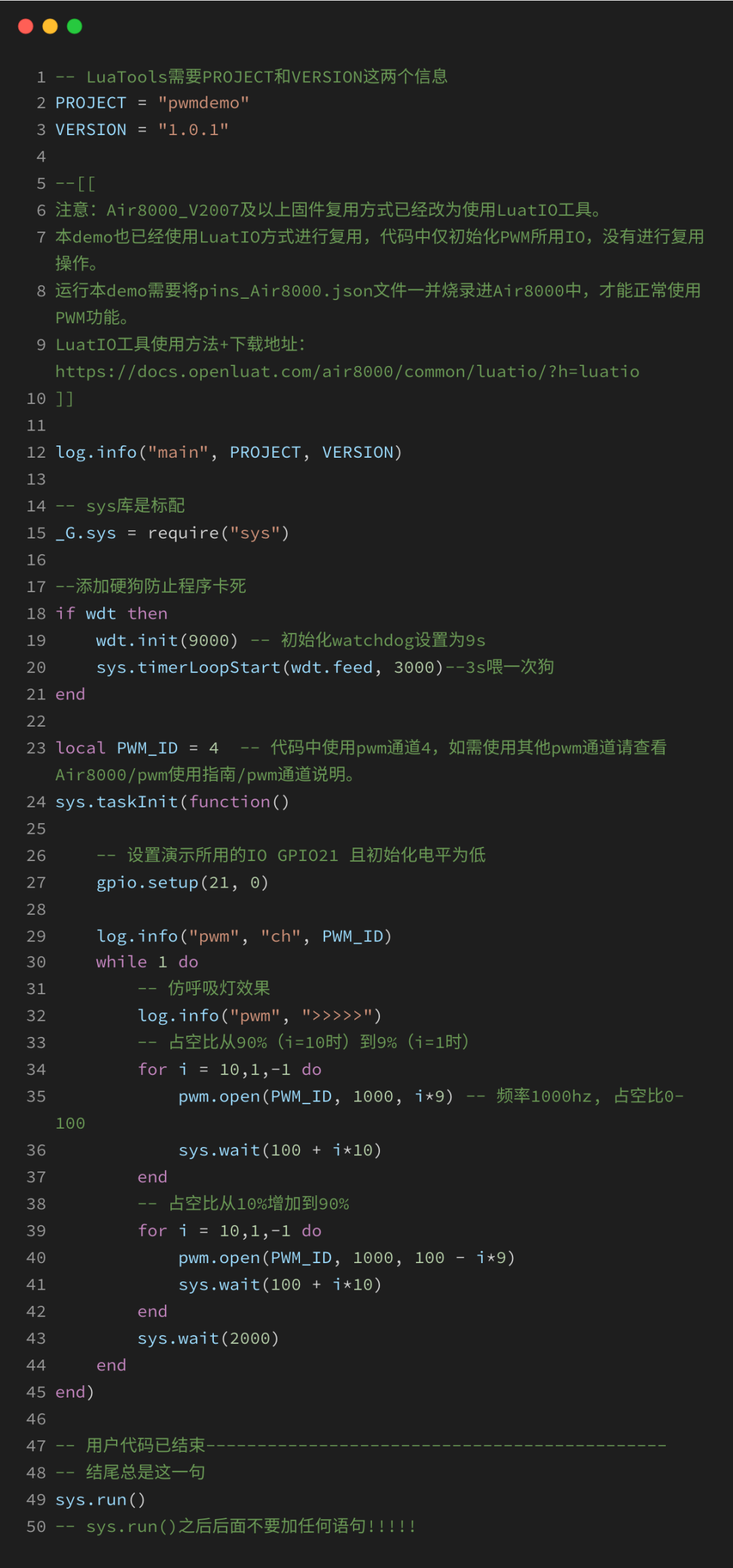

2.2 PWM呼吸灯

本例使用Air8000核心板上的NetLed（网络状态灯），pwm通道id=4来查看呼吸灯效果。呼吸灯效果就是小灯由亮到暗逐渐变化，很有节奏感地一起一伏，好像人在呼吸的感觉。

我们可以通过不断调高占空比让小灯一点点亮起，再不断调低占空比让小灯一点点熄灭从而达到此效果。

今天的内容就分享到这里了~
