深入解析：windows+Ubuntu24+Arm+gdb+gdbserver+VsCode 嵌入式开发一键可视化调试
文章目录
前言
首先描述下需求，产品是arm架构，需要在linux系统上交叉编译，日常办公又需要windows上各种软件。
目前的软件开发流程是：windows上编辑代码–>虚拟机交叉编译–>sftp放入目标设备–>调试查看打印–>windows上编辑代码，过程繁琐且低效率
目的是简化流程，实现像使用VS开发win应用一样可以直接启动调试并查看变量、堆栈信息等
核心实现方式是gdb+gdbserver，只是借助vscode简化操作，且能可视化调试
整体实现方式分以下几个部分：
1.gdb和gdbserver构建并连接
2.windws上vscode远程连接ubuntu
3.vscode配置launch和task
开发机：windows11 192.168.3.80 用于代码编辑
虚拟机：ubuntu24 192.168.3.87 用于交叉编译、连接gdb
目标机：rk3568 192.168.3.193 待开发设备
一、gdb和gdbserver构建连接
gdb：
linux上的命令行调试工具，能够打断点、查看变量、运行栈信息，极大提高开发效率，且能调试程序崩溃时的core文件。功能强大，但是是命令行界面，对新手较不友好
gdbserver：
由于gdb功能强大，因此在内存和存储空间有限的目标设备上，直接运行完整的gdb可能很困难，况且gdb的断点调试等需要结合源码。gdbserver应运而生，体积小、资源占用少，将其运行在目标机上，再在开发机或服务器上运行，可以实现类似gdb直接运行在目标机上的效果，且能实现跨平台调试，比如目标机是arm架构，开发机是x86架构
对于交叉编译的程序，需要先构建对应架构的gdb和gbdserver，并保证二者的版本一致，或者如果有sdk，可以直接使用buildroot提供的gdb及gdbserver
1 编译gdb及gdbserver
由于我使用的sdk提供的已经编译好的gdb及gbdserver，此处仅使用我之前编译过的gdb举例说明。
官网下载gdb源码：一般保持与gcc版本一致或者高于gcc版本都可以，我这里下载的是gdb-11.2.tar.gz,下载到了opt下，之前使用的交叉编译器是arm-linux-gnueabihf-gcc
下载后，查看README发现里面有提到gdb和gdbserver可以同时编译，但是测试发现无法同时编译，不知为何，而且我们编译后得到的gdb需要运行在虚拟机ubuntu上，而gbdserver需要运行在目标机arm上，因此分开编译。
编译时可以直接在/gdb-11.2下进行，或在/gdb-11.2下新建文件夹进行，推荐在/gdb-11.2下新建文件夹进行，这样可以分别编译应用于不同架构的gdb，无论使用哪种方式，需要执行的configure都是/gdb-11.2下的。
先在/opt下建立gdbtest和gdbstest，分别存放编译得到的gdb及gdbserver
编译gdb:
cd /opt
mkdir gdbtest
tar -xzvf /opt/gdb-11.2.tar.gz
cd gdb-11.2
mkdir gdbarm
cd gdbarm
../configure --target=arm-linux-gnueabihf --prefix=/opt/gdbtest–prefix是编译得到gdb的存放路径
–build是当前编译gdb的系统的系统架构，会自己检测
–host是gdb要运行于的系统机构，缺省会与–build一致
–target是gdb要调试的目标程序的架构，缺省会与–host一致
等待configure完成后会在当前目录下生成makefile等，再执行
make -j4 && make install如果configure及make过程中出现错误，会报错，注意终端打印。
编译gdbserver:
gdbserver的编译基本流程与gdb类似，只是需要在gdbserver下，且由于gdbserver运行在arm上，configure时需要指定host为arm-linux-gnueabihf。因为上一步已完成gdb的编译，所以不用再重新解压和编译gdb，需要注意configure仍然是顶层目录/gdb-11.2下的。
cd /opt
mkdir gdbstest
cd gdb-11.2/gdbserver
mkdir gdbsarm
cd gdbsarm
#指定交叉编译链
export CC=arm-linux-gnueabihf-gcc
../../configure --host=arm-linux-gnueabihf --prefix=/opt/gdbstest --disable-gdb
#等待配置完成后
make all-gdbserver

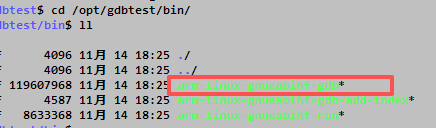

make install都编译完成后，在/opt/gdbtest/bin 及 /opt/gdbstest/bin 下分别查看：
同时查看gbdserver的文件格式：
编译成功，将gdbserver放到目标机上，准备下一步
应用程序的交叉编译不必多说，注意编译时加上-g选项
2 gdb及gdbserver 使用
在得到gdb及gdbserver使用后，先脱离vscode进行连接验证。
gbdserver与gdb的连接可以使用串口，也可以使用网络，网络方式时还需要启用一个端口，因为需要传文件到目标机，所以本文使用网络方式
在目标机上运行gdbserver，gdbserver有3种模式，分别是：
标准模式：gdbserver :2345 hello [arg1] （arg1为程序运行时需要传入的参数，可不带）
附加模式：gdbserver --attach :2345 pid （pid为运行的进程号）
多进程模式：gdbserver --multi :2345
为了方便直接使用第三种，关联的进程号可在gdb侧进行设置
串口方式的启动:gdbserver /dev/ttyS0 /path/to/my_program
gdbserver设置好之后，在虚拟机上启动gdb，进入gdb模式
根据gdbserver启动方式的不同略有区分：
#连接标准模式或附加模式时： (gdb) target remote 192.168.3.193:2345
#连接多进程模式时：(gdb) target extended-remote 192.168.3.193:2345
出现Remote debugging using 192.168.3.193:2345类似打印时说明连接成功
连接成功以后可以输入quit退出了，开始进行vscode的配置
二、windows上vscode远程连接ubuntu
由于日常办公无法脱离windows，而代码的交叉编译与调试又必须在ubuntu/linux上，因此一种较为方便的方式就是使用vsocde的扩展remote ssh远程连接ubuntu后，实现在windows上通过vscode对Ubuntu上的代码进行开发调试，同时又能方便切换到其他windows办公软件，如果有条件能直接在ubuntu上进行办公或代码开发，可跳过此步骤直接进入三。
1 初次连接
首先本机安装vscode openssh vscode中的remote ssh扩展等

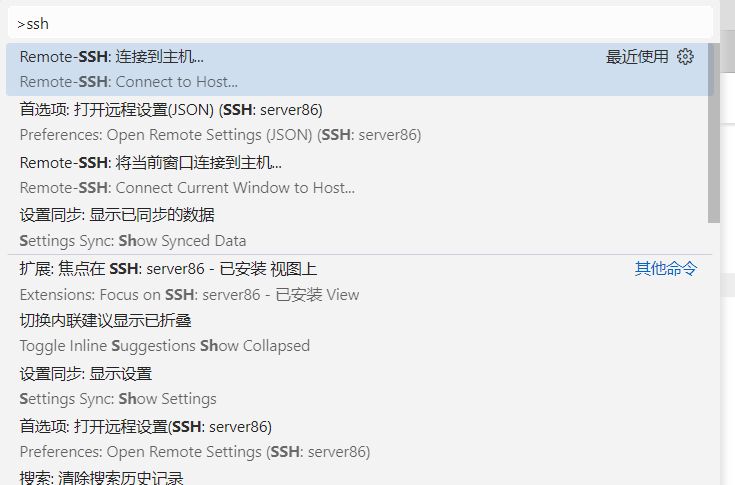

打开vscode ctrl+shift+p 输入ssh，选择连接到主机

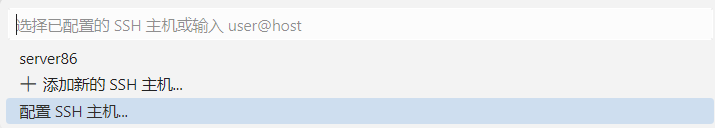

配置ssh主机

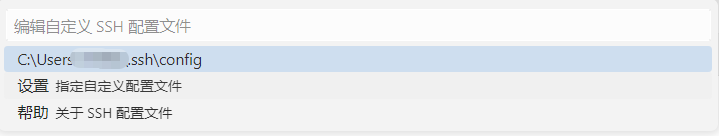

选择config文件，如果没生成可在对应路径手动配置
新建一个节点，Host是为这个连接起名，后续可以使用test87代替[email protected]，如果不是默认端口可以自行添加Port参数

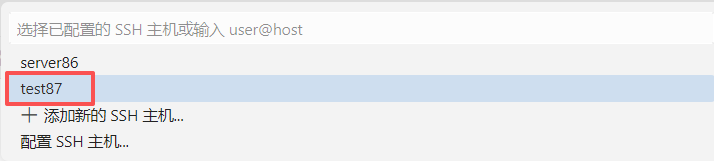

配置完成后保存，再次ctrl+shift+P 输入ssh，连接到主机，选择刚刚建立的节点

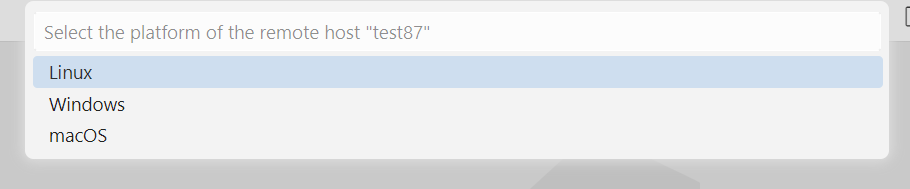

选择linux

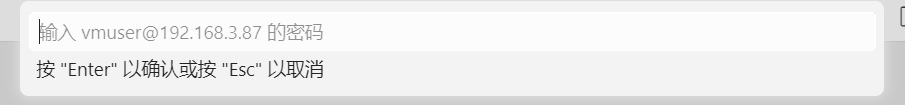

输入密码，等待在远程服务器上安装环境

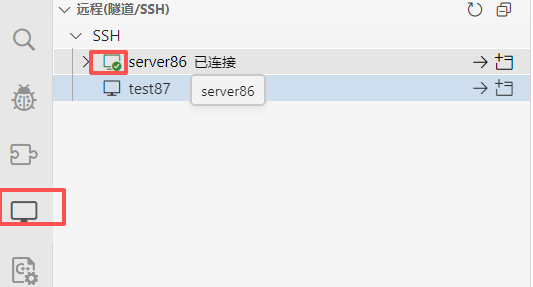

连接成功后可以在左侧看到连接状态
2 配置免密连接
上述连接成功后，每次重新打开vscode后仍然需要重新输入密码，需要配置ssh key来实现免密登录

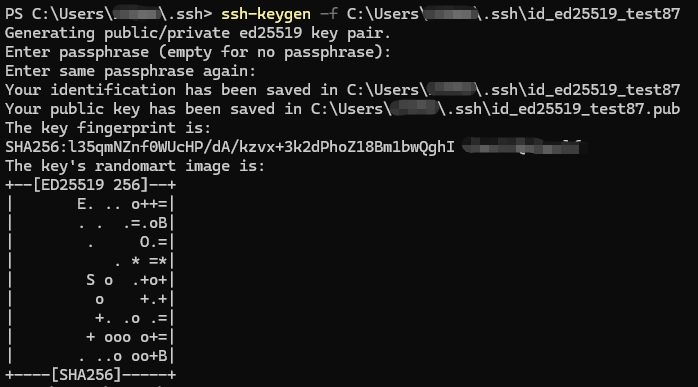

windows 控制台下输入ssh-keygen -f C:\Users\用户名\.ssh\id_ed25519_test87，一直按回车。
-f 参数是指定生成的密钥存放路径以及文件名，放到与上述config文件同目录下
（如果提示没有命令需要先安装openssh）

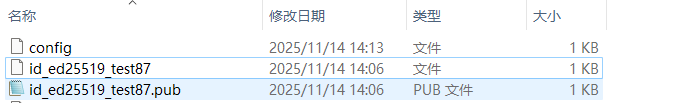

在C:\User\用户名.ssh下会生成一组密钥文件
记事本打开.pub文件，复制里面的内容粘贴到虚拟机/home/用户名/.ssh/authorized_keys中，如果没有此文件或目录，先手动自己创建

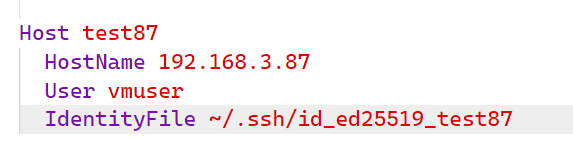

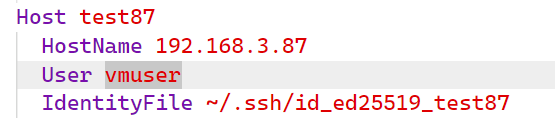

打开vscode，找到刚才编辑过的config文件，test87连接节点下新建一个参数IdentityFile ，值即为带路径的密钥文件名IdentityFile ~/.ssh/id_ed25519_test87
此时在控制台直接输入ssh test87，就可以直接免密码登录虚拟机了
另外在配置过程中碰到了两个问题，可以参考
1.虚拟机未开启密钥登录

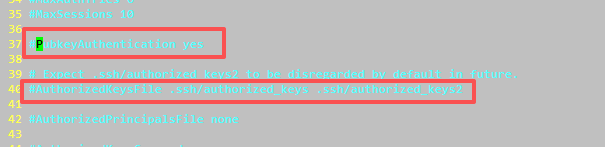

如果还是需要输入密码，可能是虚拟机上未开启密钥登录，修改sshd_config，sudo vi /etc/ssh/sshd_config 将下图两处放开
重启ssh服务
sudo systemctl restart sshd #重启ssh服务2.authoried_keys权限问题
开启ssh服务后尝试还是不行，查找问题，发现是authoried_keys文件的问题，在虚拟机.ssh/目录下ll查看：
发现authorized_keys的权限和所有者、所属组都不对，权限设置为600，所属组设置为用户所在的组
cd ~/.ssh
sudo chown vmuser:vmuser ~/.ssh/authorized_keys
sudo chmod 600 authorized_keys上述两个问题修改后，windows上再次尝试ssh test87，成功免密登录
vscode打开的工作文件夹，可以将项目源码直接放在ubuntu上，也可以使用windows本地文件挂载到虚拟机方法同步到ubuntu上，这样实际修改的还是windows本地的文件，由于本人项目使用了svn进行管理，所以使用的后者。
三、vscode配置launch和task
经过前两步后，已经具备调试基础，本节主要使用vscode的task.json,launch.json来配置自动化操作流程，实现一键调试。

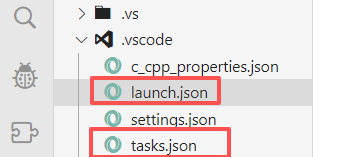

vscode成功连接ubuntu后，打开ubuntu上的工作文件夹，左侧文件列表里.vscode下会有launch.json和task.json两个文件，如果没有，可以手动新建。
launch.json主要是调试配置
task.json主要是自动化任务配置
1.launch.json设置
launch.json主要有两种配置模式，根据其中的"request"来区分，二者分别针对于不同的应用场景，其配置略有区分：
**“request”: “launch”**为启动模式，目标机上的待调试应用程序由虚拟机的gdb负责启动
**“request”: “attach”**为附加模式，适用于目标机上的应用程序已经启动，或者不便于通过gdb单独启动的情况
以进程hello为例
launch模式
{
"version": "0.2.0",
"configurations": [
{
"name": "hello_launch", // 为该项调试起名，配置完成后可以在debug界面下拉选择此项
// "preLaunchTask": "hello", // 预启动任务，配合task使用，后续详细说明
"useExtendedRemote": true, // 与gdbserver的多进程模式配合
"type": "cppdbg",
"request": "launch", // 调试模式
"cwd": "${workspaceFolder}",
"args": ["6", "1572912"], // 程序启动时传入的参数，没有则不填
"program": "${workspaceFolder}/bin/hello", // 要调试的应用程序在虚拟机ubuntu上的位置
"MIMode": "gdb",
"miDebuggerPath": "/opt/ok3568/host/bin/aarch64-buildroot-linux-gnu-gdb", // 编译gdb后得到的gdb程序路径
"miDebuggerServerAddress": "192.168.3.193:2345",// 目标机ip地址与端口，与gdbserver开启的端口号需一致
"logging": {
"trace": true,
"traceResponse": true,
"engineLogging": true
}
}
]
}attach模式
{
"version": "0.2.0",
"configurations": [
{
"name": "hello_attach",
"useExtendedRemote": true,
"type": "cppdbg",
"request": "attach",// 模式改为attach，且cwd和args参数不能存在
"program": "${workspaceFolder}/bin/hello",
"processId": "3773",//目标机上应用程序的进程号
// "processId": "${command:pickProcess}",
// "processId": "${input:selectProcess}",
"MIMode": "gdb",
"miDebuggerPath": "/opt/ok3568/host/bin/aarch64-buildroot-linux-gnu-gdb",
"miDebuggerServerAddress": "192.168.3.193:2345",
"logging": {
"trace": true,
"traceResponse": true,
"engineLogging": true
}
}
]
}与lanunch模式相比，attach模式下cwd参数和args参数需要删除，且多了processId的参数，该参数为要调试的应用程序在目标机上的进程号，比如"processId": "3773"。除这种模式外，还有另外两种模式可以选择，分别是：
"processId": "${command:pickProcess}"，这种设置下，F5启动调试后会先让你选择某个进程，按照文档说明，这里选择的应该是目标机上的某个进程才对，但是实测发现，提供选择的总是虚拟机上的某个进程，不清楚怎么回事，有懂得小伙伴也可以指教下。
"processId": "${input:selectProcess}"，这种设置需要配合三个扩展进行使用，分别是Command Variable、Shell Command及Tasks Shell Input，注意需要安装在虚拟机服务器端，安装后，就能在launch和task两个json中使用一些扩展命令。比如这里设置为${input:selectProcess}后，在launch中新增inputs块，与configurations块并列，id是为该项操作任意命名，在input：后使用，type设置为command表示使用shell命令，args表示执行的具体命令内容，这里我的命令是自动获取目标机上名为hello进程的进程号并返回，它将返回目标机上的进程号并提供给proessId，就相当于上文中的3773，这样就不用再去到目标机上ps获取进程号了。
"inputs": [
{
"id": "selectProcess",
"type": "command",
"command": "shellCommand.execute",
"args": {
"command": "sshpass -p 123456 ssh -o StrictHostKeyChecking=no [email protected] 'ps -eo pid,stat,comm | grep hello| grep -v defunct | head -1 | awk \"{print \\$1}\"'",
"useFirstResult": true
}
}
]完整的launch.json如下所示：
{
"version": "0.2.0",
"configurations": [
{
"name": "hello_launch",
//"preLaunchTask": "hello",//先行任务，配合task使用，后续详细说明
"useExtendedRemote": true,
"type": "cppdbg",
"request": "launch",
"cwd": "${workspaceFolder}",
"args": ["6", "1572912"],
"program": "${workspaceFolder}/bin/hello",
"MIMode": "gdb",
"miDebuggerPath": "/opt/ok3568/host/bin/aarch64-buildroot-linux-gnu-gdb",
"miDebuggerServerAddress": "192.168.3.193:2345",
"logging": {
"trace": true,
"traceResponse": true,
"engineLogging": true
}
},
{
"name": "hello_attach",
"useExtendedRemote": true,
"type": "cppdbg",
"request": "attach",
"program": "${workspaceFolder}/bin/hello",
"processId": "3773",
// "processId": "${input:selectProcess}",
// "processId": "${command:pickProcess}",
"MIMode": "gdb",
"miDebuggerPath": "/opt/ok3568/host/bin/aarch64-buildroot-linux-gnu-gdb",
"miDebuggerServerAddress": "192.168.3.193:2345",
"logging": {
"trace": true,
"traceResponse": true,
"engineLogging": true
}
}
],
"inputs": [
{
"id": "selectProcess",
"type": "command",
"command": "shellCommand.execute",
"args": {
"command": "sshpass -p 123456 ssh -o StrictHostKeyChecking=no [email protected] 'ps -eo pid,stat,comm | grep hello| grep -v defunct | head -1 | awk \"{print \\$1}\"'",
"useFirstResult": true
}
}
]

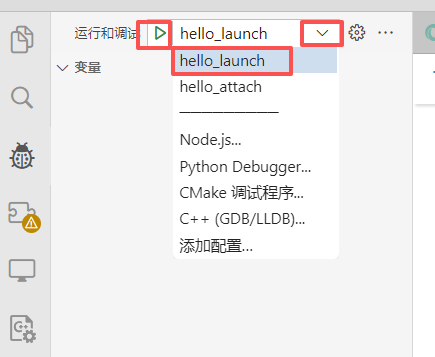

}配置完成后，ctrl+shift+D进入调试界面，下拉箭头选择刚才配置的name，点击绿色三角

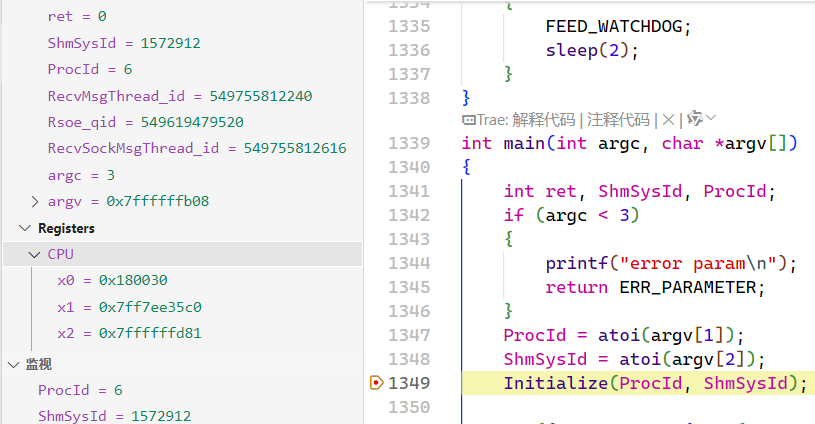

以launch为例，不出意外的话会成功连接上，可以在左侧查看变量值，代码中可直接添加断点调试，大功告成！
2.task.json设置
解决gdb可视化调试后，现在还剩一个步骤较为繁琐，那就是应用程序源码需要随时修改，修改后交叉编译，并且每次编译完成后都需要通过sftp手动传入，并在目标机终端上运行，还是不够方便。
核心思想是使用vscode的task.json配合sshpass、ssh等命令实现虚拟机交叉编译–>sftp放入目标设备这一步骤的自动化操作。
直接看task.json配置文件
{
"version": "2.0.0",
"tasks": [
{
"label": "make_hello",
"type": "shell",
"command": "make",
"args": ["debug"],
"options": {
"cwd": "${workspaceFolder}/syncomm"
},
"group": {
"kind": "build",
"isDefault": true
},
"problemMatcher": ["$gcc"],
"presentation": {
"echo": true,
"reveal": "always",
"focus": false,
"panel": "shared"
}
},
{
"label": "kill_hello",
"type": "shell",
"command": "sshpass",
"args": [
"-p",
"123456",
"ssh",
"[email protected]",
"killall -9 hello 2>/dev/null || true"
],
"presentation": {
"reveal": "silent"
},
"problemMatcher": []
},
{
"label": "up_hello",
"type": "shell",
"command": "sshpass",
"args": [
"-p",
"123456",
"scp",
"${workspaceFolder}/bin/hello", // 本地编译输出的程序路径
"[email protected]:/opt/" // 目标板上的路径
],
"presentation": {
"reveal": "silent"
},
"problemMatcher": []
},
{
"label": "hello",
"dependsOn": [
"make_hello",
"kill_hello",
"up_hello"
],
"dependsOrder": "sequence", // 确保任务按顺序一个接一个执行
"group": "build",
"problemMatcher": []
}
]
}在task.json中我创建了四个任务块，使用label来区分，他们的作用分别是：
make_hello：重新交叉编译hello程序
kill_hello：杀死目标机上正在运行的hello
up_hello：上传新编译后的hello到目标机
hello：按照设定顺序执行make_hello、kill_hello、up_hello三个任务

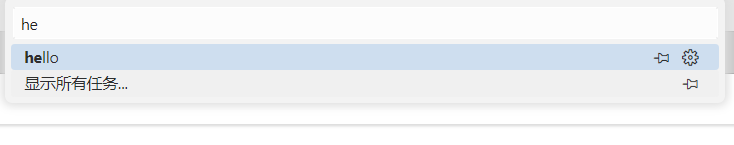

配置完成后，按F6，输入hello，选择刚才建立的hello任务，回车执行，会在终端打印执行过程和执行结果
task配置完成后，在launch.json中放开"preLaunchTask": "hello",这一行配置，直接按F5，即可一键完成交叉编译、上传文件、gdb启动程序并进入调试。
总结
以上就是嵌入式开发过程中一键启动可视化调试的全部流程，有问题欢迎探讨。
