仓储管理系统

软件需求与分析课堂测试九—结构化建模分析II（100分）
（45分钟）

1、需求描述：
请设计一个仓储管理系统原型系统，该系统支持多个仓库的设立。统一设立物资台账，物资台账需包含物资编码、物资名称、规格、材质、供应商、 品牌、物资分类，用户可以自定义物资的物资分类。需限制相同的物资名称、 规格、材质的物资不能设立相同的物资编码。仓库人员可进行入库作业、出 库作业业务。入库单、出库单的业务单据编码系统自动生成，不能手工录入， 可以采用年月日+流水号的方式。系统可查询按物资编码的库存信息、按物资分类汇总的库存信息、入库单信息、出库单信息。
考核内容：

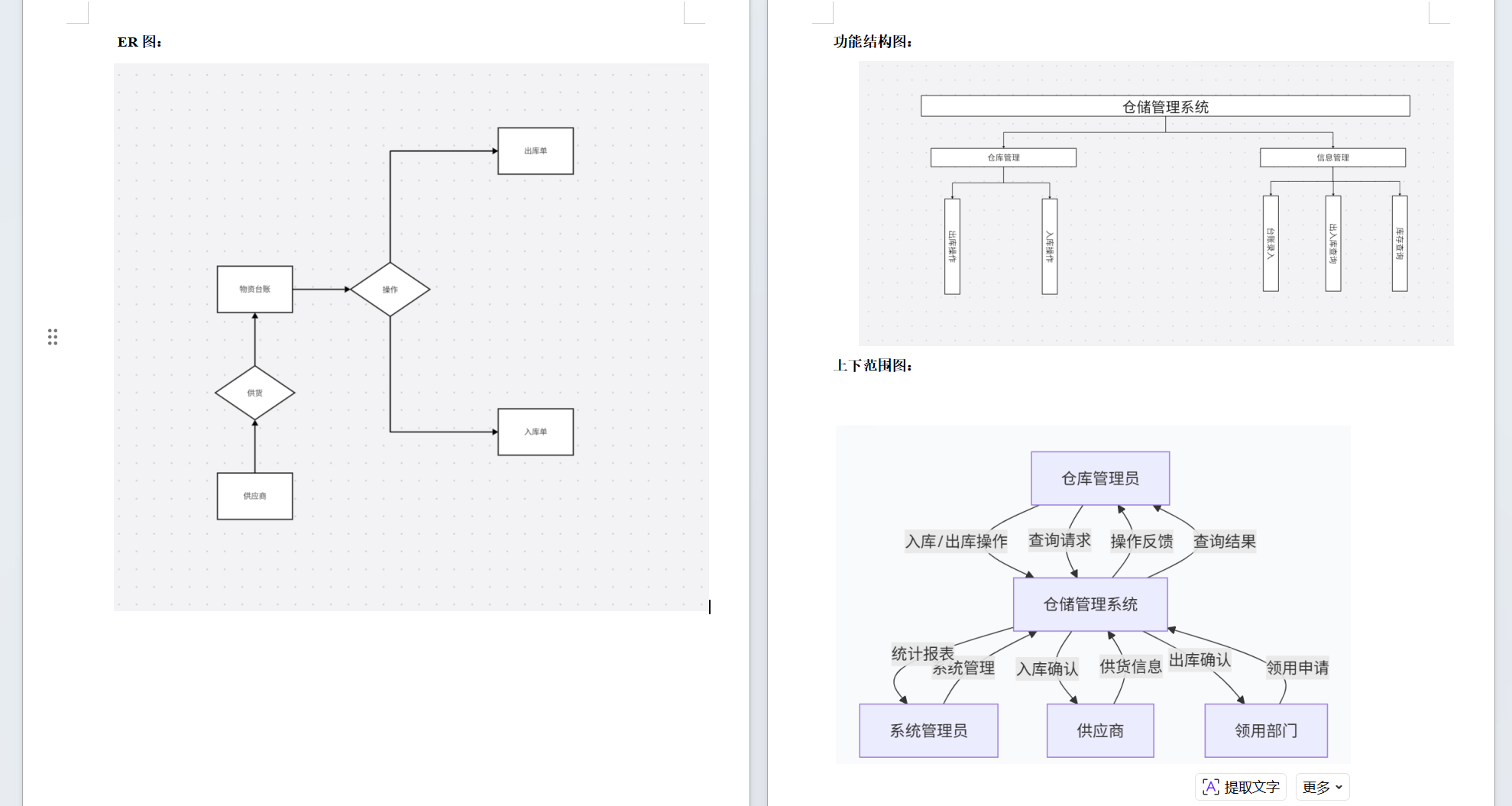

1、结构设计：设计数据库结构，绘制ER图，并写出相应的数据字典。

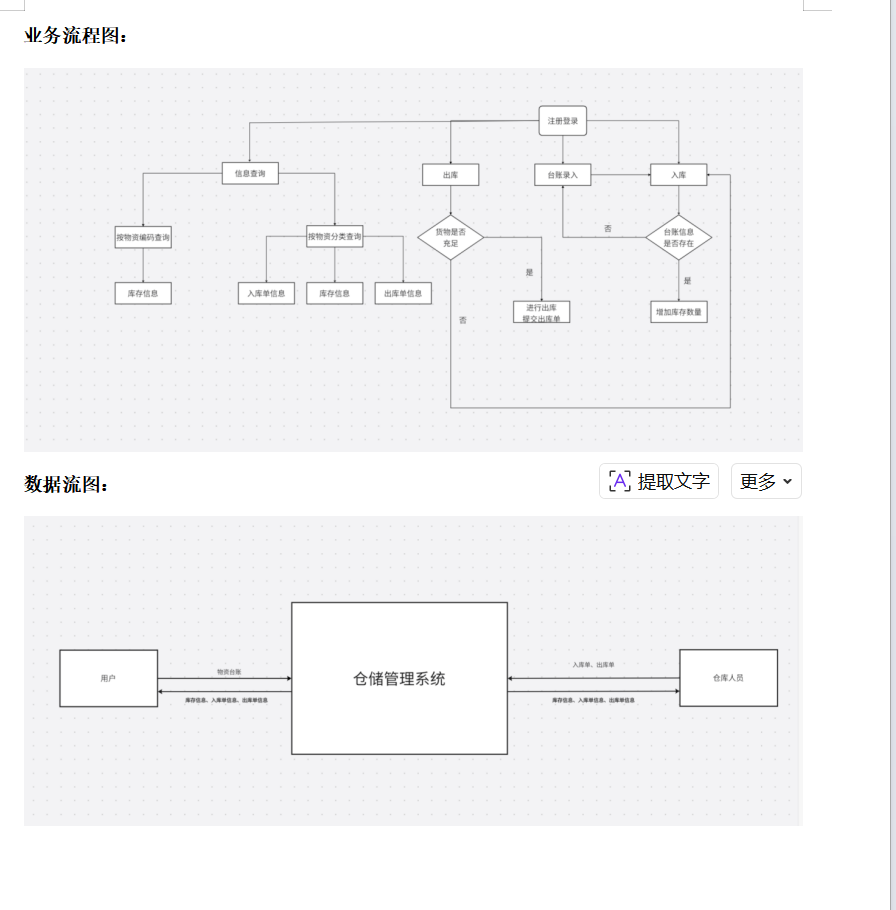

2、业务开发：（1）绘制功能结构图、上下范围图、业务流程图、数据流图；
（2）绘制主界面及各个子界面的页面原型。

1. 供应商表 (supplier)
   字段名 数据类型 长度 主键 外键 允许空 默认值 说明
   supplier_id INT 11 ✓ 否 供应商ID，自增
   supplier_code VARCHAR 50 否 供应商编码，唯一
   supplier_name VARCHAR 200 否 供应商名称
   contact_person VARCHAR 50 是 联系人
   phone VARCHAR 50 是 联系电话
   email VARCHAR 100 是 邮箱
   address VARCHAR 500 是 地址
   tax_number VARCHAR 50 是 税号
   bank_account VARCHAR 100 是 银行账号
   status TINYINT 1 否 1 状态（0:禁用，1:启用）
   created_time DATETIME 否 CURRENT_TIMESTAMP 创建时间
   updated_time DATETIME 否 CURRENT_TIMESTAMP 更新时间
2. 品牌表 (brand)
   字段名 数据类型 长度 主键 外键 允许空 默认值 说明
   brand_id INT 11 ✓ 否 品牌ID，自增
   brand_code VARCHAR 50 否 品牌编码，唯一
   brand_name VARCHAR 100 否 品牌名称
   country VARCHAR 50 是 国家/产地
   description TEXT 是 品牌描述
   status TINYINT 1 否 1 状态（0:禁用，1:启用）
   created_time DATETIME 否 CURRENT_TIMESTAMP 创建时间
   updated_time DATETIME 否 CURRENT_TIMESTAMP 更新时间
3. 物资分类表 (material_category)
   字段名 数据类型 长度 主键 外键 允许空 默认值 说明
   category_id INT 11 ✓ 否 分类ID，自增
   category_code VARCHAR 50 否 分类编码，唯一
   category_name VARCHAR 100 否 分类名称
   parent_id INT 11 是 0 父分类ID，0为顶级分类
   is_custom TINYINT 1 否 0 是否用户自定义（0:系统，1:用户）
   sort_order INT 11 是 0 排序号
   description VARCHAR 500 是 分类描述
   status TINYINT 1 否 1 状态（0:禁用，1:启用）
   created_by INT 11 是 创建人ID
   created_time DATETIME 否 CURRENT_TIMESTAMP 创建时间
   updated_time DATETIME 否 CURRENT_TIMESTAMP 更新时间
4. 物资台账表 (material)
   字段名 数据类型 长度 主键 外键 允许空 默认值 说明
   material_id INT 11 ✓ 否 物资ID，自增
   category_id INT 11 ✓ 否 分类ID
   material_code VARCHAR 50 否 物资编码，唯一
   material_name VARCHAR 200 否 物资名称
   specification VARCHAR 500 否 规格
   material_type VARCHAR 100 否 材质
   supplier_id INT 11 ✓ 否 供应商ID
   brand_id INT 11 ✓ 是 品牌ID
   unit VARCHAR 20 否 计量单位
   weight DECIMAL 10,3 是 重量（kg）
   volume DECIMAL 10,3 是 体积（m³）
   color VARCHAR 50 是 颜色
   min_stock DECIMAL 12,3 是 0 最低库存预警
   max_stock DECIMAL 12,3 是 0 最高库存预警
   shelf_life INT 11 是 保质期（天）
   description TEXT 是 物资描述
   is_active TINYINT 1 否 1 是否启用（0:停用，1:启用）
   created_by INT 11 是 创建人ID
   created_time DATETIME 否 CURRENT_TIMESTAMP 创建时间
   updated_time DATETIME 否 CURRENT_TIMESTAMP 更新时间
   唯一约束：uk_material_unique (material_name(100), specification(150), material_type(50))
   确保相同名称、规格、材质的物资不能重复
5. 仓库表 (warehouse)
   字段名 数据类型 长度 主键 外键 允许空 默认值 说明
   warehouse_id INT 11 ✓ 否 仓库ID，自增
   warehouse_code VARCHAR 50 否 仓库编码，唯一
   warehouse_name VARCHAR 100 否 仓库名称
   location VARCHAR 500 否 仓库位置
   manager VARCHAR 50 是 仓库管理员
   contact_phone VARCHAR 20 是 联系电话
   area DECIMAL 10,2 是 仓库面积(㎡)
   capacity DECIMAL 12,3 是 仓库容量
   temperature_range VARCHAR 50 是 温度范围
   humidity_range VARCHAR 50 是 湿度范围
   is_active TINYINT 1 否 1 是否启用（0:关闭，1:启用）
   created_by INT 11 是 创建人ID
   created_time DATETIME 否 CURRENT_TIMESTAMP 创建时间
   updated_time DATETIME 否 CURRENT_TIMESTAMP 更新时间
6. 库存表 (inventory)
   字段名 数据类型 长度 主键 外键 允许空 默认值 说明
   inventory_id INT 11 ✓ 否 库存ID，自增
   warehouse_id INT 11 ✓ 否 仓库ID
   material_id INT 11 ✓ 否 物资ID
   quantity DECIMAL 12,3 否 0 当前库存数量
   available_quantity DECIMAL 12,3 否 0 可用库存数量
   locked_quantity DECIMAL 12,3 是 0 锁定库存数量
   min_stock DECIMAL 12,3 是 0 最低库存预警
   max_stock DECIMAL 12,3 是 0 最高库存预警
   location_in_wh VARCHAR 100 是 库内位置
   batch_no VARCHAR 50 是 当前批次号
   last_in_time DATETIME 是 最后入库时间
   last_out_time DATETIME 是 最后出库时间
   is_active TINYINT 1 否 1 是否有效（0:无效，1:有效）
   created_time DATETIME 否 CURRENT_TIMESTAMP 创建时间
   updated_time DATETIME 否 CURRENT_TIMESTAMP 更新时间
   唯一约束：uk_warehouse_material (warehouse_id, material_id)
   同一物资在同一仓库只能有一条库存记录
7. 入库单表 (stock_in_order)
   字段名 数据类型 长度 主键 外键 允许空 默认值 说明
   in_order_id INT 11 ✓ 否 入库单ID，自增
   order_code VARCHAR 50 否 入库单号，系统生成，唯一
   warehouse_id INT 11 ✓ 否 入库仓库ID
   supplier_id INT 11 ✓ 否 供应商ID
   operator_id INT 11 否 操作员ID
   operator_name VARCHAR 50 是 操作员姓名
   order_date DATE 否 入库日期
   expected_date DATE 是 预计到货日期
   actual_date DATETIME 是 实际入库时间
   total_quantity DECIMAL 14,3 否 0 入库总数量
   total_amount DECIMAL 14,2 否 0 入库总金额
   remark VARCHAR 1000 是 备注
   source_type TINYINT 1 是 1 来源类型（1:采购，2:退货，3:调拨，4:其他）
   reference_no VARCHAR 100 是 参考单号
   status TINYINT 1 否 0 状态（0:待审核，1:已审核，2:已入库，3:已取消）
   auditor_id INT 11 是 审核人ID
   auditor_name VARCHAR 50 是 审核人姓名
   audit_time DATETIME 是 审核时间
   created_time DATETIME 否 CURRENT_TIMESTAMP 创建时间
   updated_time DATETIME 否 CURRENT_TIMESTAMP 更新时间
   单据编码规则：IN + YYYYMMDD + 5位流水号，如：IN2023121500001
8. 出库单表 (stock_out_order)
   字段名 数据类型 长度 主键 外键 允许空 默认值 说明
   out_order_id INT 11 ✓ 否 出库单ID，自增
   order_code VARCHAR 50 否 出库单号，系统生成，唯一
   warehouse_id INT 11 ✓ 否 出库仓库ID
   recipient VARCHAR 100 否 领用人/部门
   recipient_phone VARCHAR 20 是 领用人电话
   operator_id INT 11 否 操作员ID
   operator_name VARCHAR 50 是 操作员姓名
   order_date DATE 否 出库日期
   expected_date DATE 是 预计出库日期
   actual_date DATETIME 是 实际出库时间
   total_quantity DECIMAL 14,3 否 0 出库总数量
   total_amount DECIMAL 14,2 否 0 出库总金额
   purpose VARCHAR 500 是 出库用途
   remark VARCHAR 1000 是 备注
   out_type TINYINT 1 是 1 出库类型（1:领用，2:销售，3:调拨，4:报废，5:其他）
   reference_no VARCHAR 100 是 参考单号
   status TINYINT 1 否 0 状态（0:待审核，1:已审核，2:已出库，3:已取消）
   auditor_id INT 11 是 审核人ID
   auditor_name VARCHAR 50 是 审核人姓名
   audit_time DATETIME 是 审核时间
   created_time DATETIME 否 CURRENT_TIMESTAMP 创建时间
   updated_time DATETIME 否 CURRENT_TIMESTAMP 更新时间
   单据编码规则：OUT + YYYYMMDD + 5位流水号，如：OUT2023121500001
9. 用户表 (sys_user)
   字段名 数据类型 长度 主键 外键 允许空 默认值 说明
   user_id INT 11 ✓ 否 用户ID，自增
   username VARCHAR 50 否 用户名，唯一
   password VARCHAR 100 否 密码
   real_name VARCHAR 50 否 真实姓名
   email VARCHAR 100 是 邮箱
   phone VARCHAR 20 是 手机号
   department VARCHAR 100 是 部门
   role_type TINYINT 1 否 1 角色类型（1:管理员，2:仓库管理员，3:普通用户）
   is_active TINYINT 1 否 1 是否启用（0:禁用，1:启用）
   last_login_time DATETIME 是 最后登录时间
   created_by INT 11 是 创建人ID
   created_time DATETIME 否 CURRENT_TIMESTAMP 创建时间
   updated_time DATETIME 否 CURRENT_TIMESTAMP 更新时间
10. 供货关系表 (supplier_material)
    字段名 数据类型 长度 主键 外键 允许空 默认值 说明
    id INT 11 ✓ 否 供货关系ID，自增
    supplier_id INT 11 ✓ 否 供应商ID
    material_id INT 11 ✓ 否 物资ID
    is_preferred TINYINT 1 是 0 是否首选供应商（0:否，1:是）
    delivery_days INT 11 是 交货天数
    min_order_quantity DECIMAL 12,3 是 最小订货量
    unit_price DECIMAL 12,2 是 供货单价
    currency VARCHAR 10 是 币种
    valid_from DATE 是 有效期开始
    valid_to DATE 是 有效期结束
    remark VARCHAR 500 是 备注
    status TINYINT 1 否 1 状态（0:无效，1:有效）
    created_by INT 11 是 创建人ID
    created_time DATETIME 否 CURRENT_TIMESTAMP 创建时间
    updated_time DATETIME 否 CURRENT_TIMESTAMP 更新时间
